Keysight N6780 系列電源量測設備模組/SMU模組，用於N6700 電源系統

SMU模組提供20W~80W選擇，更高的準確度、更低的雜訊和測試耗時，特性分析動態電流，並縮短與行動裝置相關的測試時間，搭配此款模組還可達到活化電池效果，延長可攜式裝置的電池壽命。

穿戴式裝置利用待機和休眠模式來使電流消耗降到最低，以延長電池壽命。而當裝置進到運作模式傳輸資料時，消耗的電流可達到 1000 倍。配備無間斷自動調整量測範圍功能，可讓儀器擷取極高的運作模式以及待機模式電流，並以一個連續的波形呈現。是德科技電源量測設備亦具備高準確度，可達微安培和毫微安培等級。

Keysight SMU模組/電源量測模組特色：

- 電壓：2 象限為 0 至 20 V，4 象限為 -20 至 20 V
- 電流：-3 至 3 A 或 -8 至 8 A
- 功率：一單位寬為 20 W，二單位寬為 80 W
- 可模擬電池行為；穩定的無突波供應和汲入
- 可程控輸出電阻，可模仿電池行為
- 200 kSa/s 電壓與電流資料記錄功能
- 無間斷自動調整量測範圍功能，可準確量測電流
- 對休眠、待機和運作模式電流進行特性分析
- 可用電壓錶模式對裝置和電池進行分析
- 模組包含快速斷開的連接器

點擊查看N6700系列SMU模組型號即可查看詳細規格

型號	電流	電壓	最大功率	說明
N6781A	±3A	20V	20W	2 象限電源量測模組，用於電池耗電分析
N6782A	±3A	20V	20W	2 象限電源量測模組，用於功能測試
N6784A	±3A	±20V	20W	4 象限通用型電源量測設備
N6785A	±8A	20V	80W	2 象限電源量測模組，用於電池耗電分析
N6786A	±8A	20V	80W	2 象限電源量測模組，用於功能測試

* 詳細規格：此系列模組的詳細規格介紹

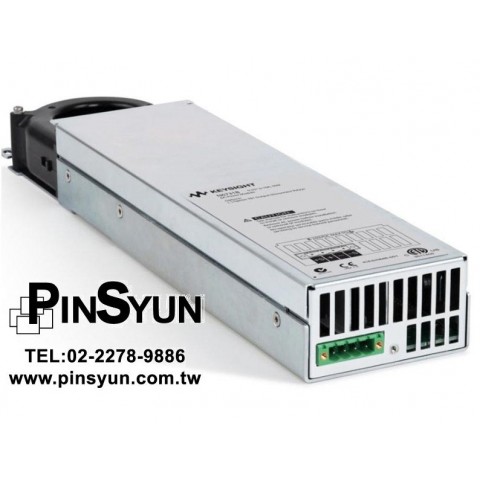

N6781A 2 象限電源量測模組，用於電池耗電分析，20 V，±1 A 或 6 V，±3 A，20 W

keysight N6781A 2象限電源量測模組，用於電池耗電分析，20 V，±1 A 或 6 V，±3 A，20 W 推薦電壓20V、電流最高±3 A的電源量測模組N6781A，可用於N6705C進行電池耗電分析，低功耗測試專家N6781A，可打出複合波波型達到活化電池的效果。 keysight N6781A 主要技術規格 N6781A輸出功率： - 電壓：高達 20 V - 電流：高達 3 A - 電源： 20 W N6781A可透過程式設計提高準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍可套用最小到最大的程式)： - 電壓，20 V 範圍： 0.025% + 1.8 mV - 電壓，6 V 範圍： 0.025% + 600 µV - 電流，3 A 和 1 A 範圍： 0.04% + 300 µA - 電流，300 mA 範圍： 0.03% + 150 µA N6781A暫態響應： - < 30 mV 的衰減，以響應至 0.15A / µs 的電流暫態 N6781A量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 範圍： 0.025% + 1.2 mV* - 電流，3 A 範圍： 0.03% + 250 µA* - 電流，100 mA 範圍： 0.025% + 10 µA* - 電流，10 µA 範圍： 0.025% + 8 nA * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

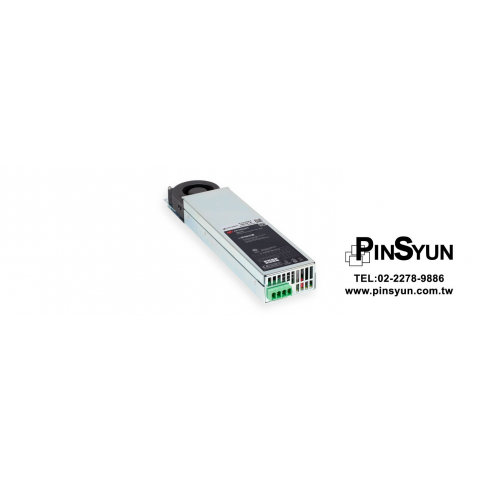

N6782A 2 象限電源量測模組，用於功能測試，20 V，±1 A 或 6 V，±3 A，20 W

keysight N6782A 2 象限電源量測模組，用於功能測試，20V，±1A 或 6V，±3A，20W 推薦電壓20V、電流最高±3A，瓦數20W的雙向電源量測模組N6782A，可用於電子裝置先進功能測試的電源量測模組，為低功耗測試專家N6705C直流電源分析儀的模組。 keysight N6782A 主要技術規格 Keysight N6782A 輸出功率： - 電壓：高達 ±20 V - 電流：高達 ±3 A - 電源： 20 W Keysight N6782A 可透過程式設計提高準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍可套用最小到最大的程式) - 電壓，20 V 範圍： 0.025% + 1.8 mV - 電壓，6 V 範圍： 0.025% + 600 µV - 電流，3 A 和 1 A 範圍： 0.04% + 300 µA - 電流，10 mA 範圍： 0.25% + 5 µA Keysight N6782A 輸出程序速度： - 可在 10 毫秒內或在100 kHz下將輸出電壓變更為電阻負載 Keysight N6782A 量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 範圍： 0.025% + 1.2 mV* - 電流，3 A 範圍： 0.03% + 250 µA* - 電流，100 mA 範圍： 0.025% + 10 µA* - 電流，10 µA 範圍： 0.025% + 8 nA * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

N6784A 4 象限通用型電源量測設備，±20 V、±1 A 或 ±6 V、±3 A、20 W

keysight N6784A 4 象限通用型電源量測設備，±20 V、±1 A 或 ±6 V、±3 A、20 W 推薦keysight 四象限通用型電源量測模組N6784A，電壓±20 V，電流最高±3 A，可用於直流電源分析儀N6705C/N6705B/N6700C等模組式電源系統 * keysight N6784A主要技術規格 N6784A輸出功率： - 電壓：高達 ±20 V - 電流：高達 ±3 A - 電源： 20 W Keysight N6784A 可透過程式設計提高準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內。可套用最小到最大的程式)： - 電壓，20 V 範圍： 0.025% + 1.8 mV - 電壓，6 V 範圍： 0.025% + 600 µV - 電流，3 A 和 1 A 範圍： 0.04% + 300 µA - 電流，10 mA 範圍： 0.25% + 5 µA Keysight N6784A 可透過程式控制的輸出速度： - 輸出電壓可在10 µs或100 kHz下轉換為電阻負載 Keysight N6784A 量測準確度 (在 23°C ± 5°C 溫度範圍內)： - 電壓，20 V 範圍： 0.025% + 1.2 mV - 電流，3 A 範圍： 0.03% + 250 µA - 電流，100 mA 範圍： 0.025% + 10 µA - 電流，10 µA 範圍： 0.025% + 8 nA * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

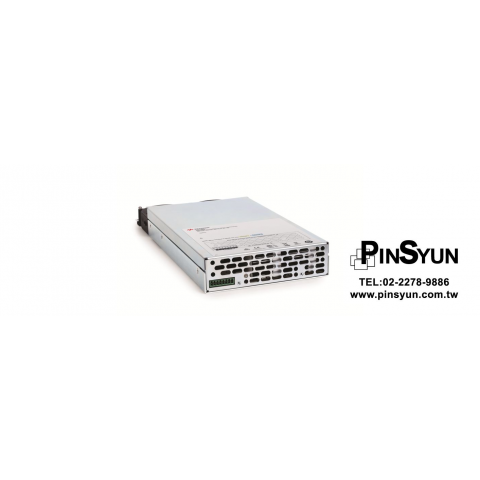

N6785A 電源量測設備，適用於電池耗電分析，多範圍，80 W，雙倍寬度

keysight N6785A 電源量測設備，適用於電池耗電分析，多範圍，80W，雙倍寬度模組推薦用於電池耗電分析的電源量測模組，搭配keysight N6705C低功耗測試專家使用，瓦數80W、電流高達±8A，可打出活化電池的複合波型 keysight N6785A主要技術規格 N6785A 額定輸出： - 電壓： 20 V /15 V /10 V / 6 V - 電流： ± 4 A/± 5 A/± 6.7 A/± 8 A - 功率：高達 80 W N6785A可輸出從20 Hz – 20 MHz的電壓漣波和雜訊 (PARD)： - CV 峰對峰值： 15 mV - CVrms：1.5 mV N6785A可程控的準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內有效。可套用最小到最大的程式)： - 電壓，20 V、15 V、10 V 和 6 V 量測範圍：0.025% + 1.8 mV - 電流，4 A、5 A、6.7 A 和 8 A 量測範圍：0.04% + 1.4 mA N6785A量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 量測範圍：0.025% + 1.8 mV - 電流，8 A 量測範圍：0.04% + 1.5 µA - 電流，100 mA 量測範圍：0.025% + 10 µA - 電流，1 mA 量測範圍：0.025% + 100 nA * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

N6786A 電源量測設備，適用於功能測試，多範圍，80 W，雙倍寬度

Keysight N6786A 電源量測設備，適用於功能測試，多範圍，80 W，雙倍寬度推薦使用瓦數80W，電壓最高20V、電流± 8 A的N6786A模組，可進行nA 至 A 的電流耗電量測，搭配主機N6705C低功耗測試專家使用。 Keysight N6786A主要技術規格 N6786A額定輸出： - 電壓：20 V / 15 V / 10 V / 6 V - 電流： ± 4 A/± 5 A/± 6.7 A/± 8 A - 功率：高達 80 W N6786A可輸出從 20 Hz – 20 MHz 的電壓漣波和雜訊 (PARD)： - CV 峰對峰值： 15 mV - CVrms：1.5 mV 可程控的準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內有效。可套用最小到最大的程式)： - 電壓，20 V、15 V、10 V 和 6 V 量測範圍 0.025% + 1.8 mV - 電流，4 A、5 A、6.7A 和 8 A 範圍 0.04% + 1.4 mA N6786A量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 量測範圍： 0.025% + 1.8 mV - 電流，8 A 量測範圍： 0.04% + 1.5 µA - 電流，100 mA 量測範圍： 0.025% + 10 µA - 電流，1 mA 量測範圍：0.025% + 100 nA * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

N6783A移動通信直流電源模塊，0至6V / -2A，0至3A，18W

Keysight N6783A移動通信直流電源模塊，0至6V / -2A，0至3A，18W 推薦提供電源供應與量測功能，專為克服電池供電/行動裝置的模組，可用於N6705C，電壓最高6V、瓦數18W * N6783A主要技術規格 Output Ratings - Voltage: 6 V - Current: -2 A, 0 to +3A - Power: 18 W Programming Accuracy (at 23ºC ±5ºC) - Voltage: 0.1% + 10 mV - Positive Current: 0.1% + 1.8 mA - Negative Current: Not programmable Measurement Accuracy (at 23ºC ±5ºC) - Voltage: 0.05% + 5 mV - Current high range: 0.1% + 600 µA - Current low range (≤ 150 mA): 0.1% + 75 µA Transient Response - < 75 mV of droop, < 45 µs response time in response to 0.15A / µs transients
