N6780 電源量測(SMU)模組,20W至80W
N6786A 電源量測設備,適用於功能測試,多範圍,80 W,雙倍寬度
用於功能測試,多範圍,80 W,雙倍寬度
Video Preview


N6786A 電源量測設備,適用於功能測試,多範圍,80 W,雙倍寬度

庫存: 來電洽詢

* 技術規格

N6700 系列模組化電源系統   產品型錄

主要特點

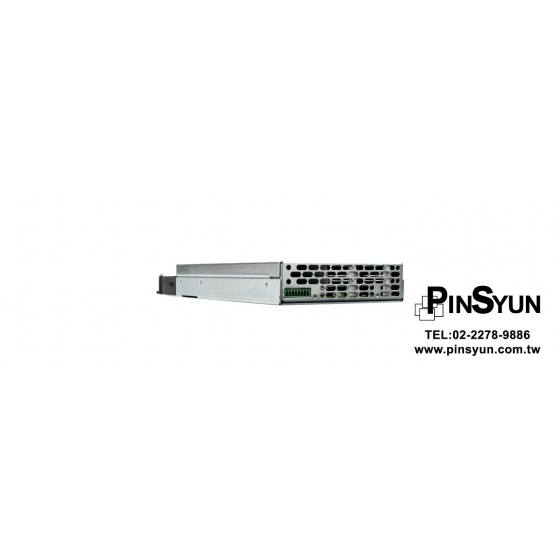

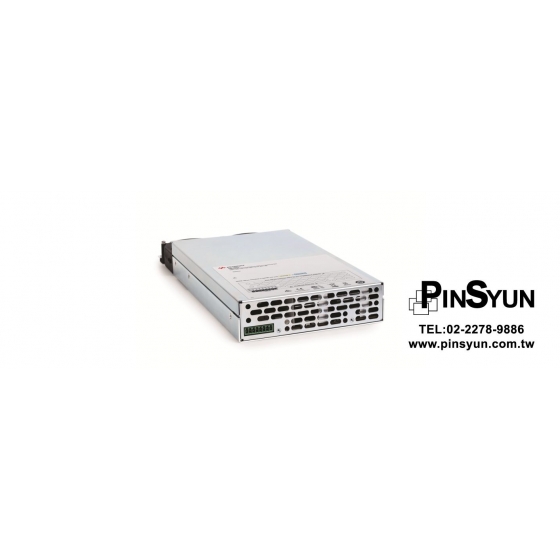

Keysight N6786A 電源量測設備,適用於功能測試,多範圍,80 W,雙倍寬度

推薦使用瓦數80W,電壓最高20V、電流± 8 A的N6786A模組,可進行nA 至 A 的電流耗電量測,搭配主機N6705C低功耗測試專家使用。

Keysight N6786A主要技術規格

額定輸出:

- 電壓:20 V / 15 V / 10 V / 6 V
- 電流: ± 4 A/± 5 A/± 6.7 A/± 8 A
- 功率: 高達 80 W

可輸出從 20 Hz – 20 MHz 的電壓漣波和雜訊 (PARD):

- CV 峰對峰值: 15 mV
- CVrms:1.5 mV

可程控的準確度 (經過 30 分鐘暖機後,在 23°C ± 5°C 的溫度範圍內有效。可套用最小到最大的程式):

- 電壓,20 V、15 V、10 V 和 6 V 量測範圍 0.025% + 1.8 mV
- 電流,4 A、5 A、6.7A 和 8 A 範圍 0.04% + 1.4 mA

N6786A量測準確度 (在 23°C ± 5°C 溫度範圍):

- 電壓,20 V 量測範圍: 0.025% + 1.8 mV
- 電流,8 A 量測範圍: 0.04% + 1.5 µA
- 電流,100 mA 量測範圍: 0.025% + 10 µA
- 電流,1 mA 量測範圍:0.025% + 100 nA




* 可搭配的主機:Keysight N6700C 系列模組化系統電源供應器
* 可搭配的主機:Keysight N6705C 直流電源分析儀
* 延伸閱讀:利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

大幅提高電池續航力

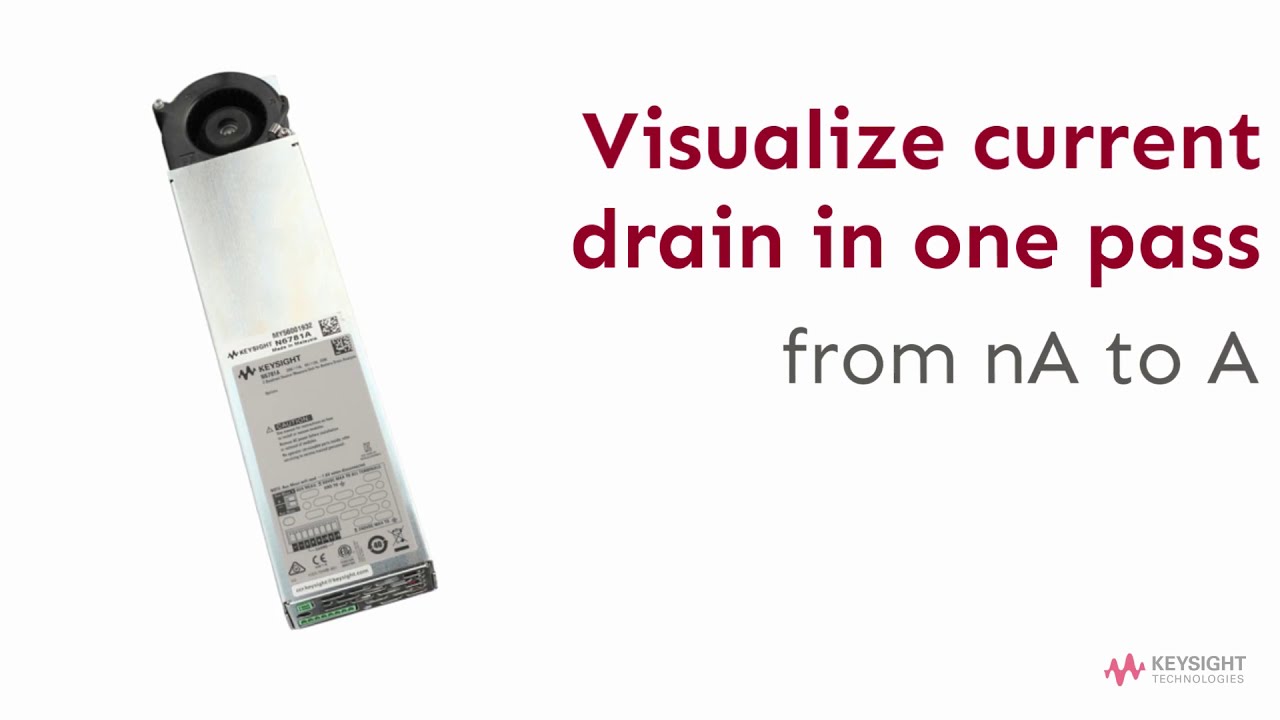

唯有 Keysight N6780 系列 SMU 可讓您在單次量測中觀察從 nA 至 A 的電流耗電量,並透過單一圖片獲得更深入的洞察力,進而大幅提高電池續航力,搭配電源分析儀N6705C,以卓越電源輸出能力,準確地模擬電池電量。

無與倫比的供電能力:可準確地模擬電池供電

- 可如同電池般提供穩定無突波的電源並汲入電流(充電/電子負載)
- 可程控的輸出電阻可以模擬電池的內部電阻

可執行您認為不可能完成的量測

- 採用是德科技keysight的專利式獨家無間斷量測範圍調整技術,可在單次量測中,分析您的裝置在關機、休眠,以及傳輸模式下的電流,省去執行多次量測掃描的麻煩
- 可使用 SMU 的電流錶(零負擔電流分流)模式,執行電池耗電量測試,並評估使用真實的電池時,您的裝置的實際效能

無與倫比的分析能力:可獲得前所未有的洞察力,以觀察裝置的耗電量

- 內建數位轉換器可以每 5 us (約 200 kHz) 便量測、記錄並供應電壓、電流
BV9201B (取代14585A控制軟體) 進階電源控制與分析軟體提供示波器、資料記錄器,以及 CCDF 功能,方便您查看並分析短期與長期的功率使用情形
