Keysight N6700C / N6705C 系列模組化系統電源供應器

Keysight BV9210B/BV9211B PathWave BenchVue 進階電池測試與模擬 推薦使用BV9210B/BV9211B電池模擬軟體，可根據不同電池模型進行模擬,以實現更高的準確度、可重測性和安全性。亦可利用建模功能來確認裝置功耗、模擬實際電池，並匯入現有的電池模型！ BV9210B/BV9211B PathWave BenchVue 進階電池測試與模擬產品特性 - 查看您的裝置之耗電情形 - 模擬真實的電池 - 從 CSV 檔匯入現有的電池模型資料 - 測試並模擬高達 200 kW 和高達 2 kV 的電池 - 透過 API 呼叫，整合入現有的程式中 - 藉由分析電池的充電/放電特性，建立獨特的電池模型 - 可模擬電池充電狀態，以縮短測試時間、提高安全性和可重測性 - 直覺地對電池進行充電/放電，以確定電池容量 - 對電池進行循環充電/放電，以確定容量損失和電池續航力縮短的情況 * 可搭配Keysight BV9210B/BV9211B軟體使用的儀器 - 搭配N6780 系列模組的N6705B、N6705C電源分析儀 - 搭配N6780 系列模組的N6700C、N6701C、N6702C - N7950A ~ N7977A APS電源供應器 (可搭配N7909A 功率耗散器) - RP7931A-RP7963A 再生電源供應器 - E36731A 電池模擬器和分析儀

Keysight N6705C 直流電源分析儀，模組化電源，瓦數600W，4通道 [N6705B替代品] 推薦這台低功耗測試專家，模組化直流電源分析儀N6705C，可用於穿戴式裝置、小電流量測、功耗分析、鋰電池活化實驗，最多可安裝四片模組，達到四通道電源效果。 keysight N6705C 主要技術規格: - N6705C 直流電源分析儀，模組化電源， 總瓦數600W，  4 通道 (取代N6705B) - 4插槽主機最多可安裝 4個模組，總功率高達 600W，30多個直流電源模組可供選擇（需額外訂購模組） - 電壓表精度：高達0.025％+ 50μV，最高18位 - 電流表精度：高達0.025％+ 8 nA的，高達18位 - 任意波形產生器功能：頻寬高達 100 kHz，輸出功率高達 500 W - 示波器功能：可對電壓和電流進行數位化處理，頻率200kHz，取樣綠512kpts，高達18 位元解析度 - 資料記錄器功能：量測間隔從 20 µs 到 60 s，每個資料記錄最多儲存 5 億個讀數 - 4 GB 永久性資料記憶體，用於儲存資料記錄、示波器軌跡、儀器設定 - 低功耗量測專家、小電流量測、功耗分析、並可應用於活化電池實驗！ * 需要更精密的電流分析？ >> CX3300A 元件電流波形分析儀，輕鬆看到動態pA * 延伸閱讀：[技術文章]物聯網(IoT)產品的研發測試整體方案 * 延伸閱讀：[應用資訊] 使用N6705C及CX3300執行低功耗藍牙BLE模組的功耗測試 * 延伸閱讀： BV9201B (取代14585A控制軟體) 進階電源控制與分析軟體使用，輕鬆追蹤和記錄電源供應器輸出，以了解事件對耗電量的影響

Keyisght BV9201B/BV9200B 進階電源控制與分析軟體[可取代14585A] 14585A電源分析儀控制軟體目前已停產, 推薦由PathWave BenchVue BV9201B/BV9200B 進階電源控制與分析軟體取代 Keysight BV9201B/BV9200B主要特色(取代14585A) - PathWave BenchVue BV9201B(適用於單一儀器)/BV9200B(適用於多台儀器) 進階電源控制與分析軟體 - 輕鬆追蹤和記錄電源供應器輸出，以了解事件對耗電量的影響 - 以圖形化介面配置三種分析模式：示波器（短期波形擷取）、資料記錄器（長期波形擷取）和 CCDF（統計分析） - 藉由輸入公式、選擇內建資料或匯入波形資料，便可輕易產生複雜的波形，以模擬待測物的輸出或作為負載 - 匯出資料以執行其他分析  - 透過應用程式界面（API）將軟體功能整合到您的編程環境中  - 控制和分析來自多達 4 個支援的電源供應器或 16 個輸出（N6700 系列） - 支援的儀器包括任意組合的 N6705 直流電源分析儀、N7900 系列進階電源系統和 RP7900 系列再生電源系統 - 如欲使用此軟體套件，您必須具備：PathWave BenchVue 軟體平台，點我查看完整教學影片   * 可搭配Keysight BV9201B/BV9200B軟體使用的儀器 - 搭配N6780 系列模組的N6705B、N6705C電源分析儀 - 搭配N6780 系列模組的N6700C、N6701C、N6702C - N7950A ~ N7977A APS電源供應器 (可搭配N7909A 功率耗散器) - RP7931A-RP7963A 再生電源供應器

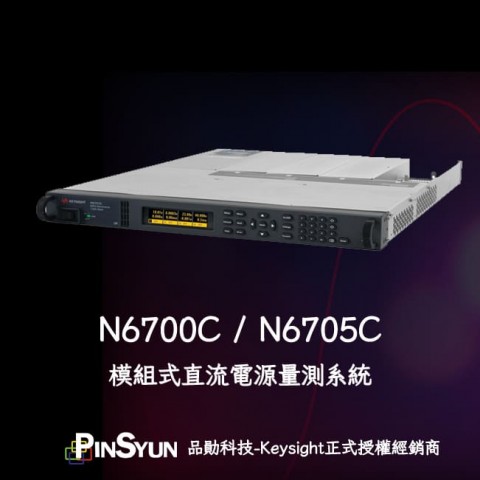

Keysight N6700C 1U模塊化電源系統主機，400W，4個插槽[取代N6700B] 推薦使用瓦數400W模組化電源供應器N6700C，可自行配置模組，靈活性高的電源供應器！ * N6700C主要功能介紹: - 最大總輸出功率(所有模組總瓦數): 400 W（在 100 - 240 VAC 輸入條件下工作時） - 交流輸入:    - 輸入額定值：100 VAC - 240 VAC，50/60/400 Hz    - 輸入電壓範圍：86 VAC - 264 VAC    - 功耗：1000 VA（典型值）    - 內部熔絲（客戶不能接觸）  - 保護響應特徵    - 禁止輸入：從接收到禁止信號到開始關機耗時 5 µs    - 耦合輸出故障：從接收故障信號到開始關機耗時 ＜ 10 µs * 查看可搭配的模組：50W 至 300 W，基礎效能模組 (應用最廣) * 查看可搭配的模組：50W 至 500W，N6750 / N6760 系列高效能模組 (通用型) * 查看可搭配的模組：20W 至 80W，N6780 系列電源量測設備模組/SMU模組 (熱門模組) * 查看可搭配的模組：100W 至 200 W，N6790 系列電子負載模組 (最新發行) * 延伸閱讀：查看總瓦數可達600W的機型: N6701C * 延伸閱讀： 查看總瓦數可達1200W的機型: N6702C * 延伸閱讀： 查看桌上型電源分析儀: N6705C

Keysight N6701C 1U模組式電源系統主機，600W，4個插槽[取代N6701A/N6701B] 推薦使用總功率600W, 四個插槽的模組式電源供應系統N6701C, 可搭配模組使用, 達到四通道電源供應器的效果, 亦可搭配N678X系列模組執行功耗分析 Keysight N6701C主要功能介紹: - 最大總輸出功率(所有模組總瓦數): 600 W（在 100 - 240 VAC 輸入條件下工作時） - 交流輸入:    - 輸入額定值：100 VAC - 240 VAC，50/60/400 Hz    - 輸入電壓範圍：86 VAC - 264 VAC    - 功耗：1500 VA（典型值）    - 內部熔絲（客戶不能接觸）  - 保護響應特徵    - 禁止輸入：從接收到禁止信號到開始關機耗時 5 µs    - 耦合輸出故障：從接收故障信號到開始關機耗時 ＜ 10 µs   * 查看可搭配的模組：50W 至 300 W，基礎效能模組 (應用最廣) * 查看可搭配的模組：50W 至 500W，N6750 / N6760 系列高效能模組 (通用型) * 查看可搭配的模組：20W 至 80W，N6780 系列電源量測設備模組/SMU模組 (熱門模組) * 查看可搭配的模組：100W 至 200 W，N6790 系列電子負載模組 (最新發行)

Keysight N6702C 1U模組式電源系統主機，1200W，4個插槽[取代N6702A/N6702B] 推薦總瓦數1200W的模組化電源系統主機N6702C，可搭配不同模組達到電池耗電分析、電子負載、電池充放電分析等功能。 Keysight N6702C主要功能介紹: - 最大總輸出功率(所有模組總瓦數): 1200 W（在 100 - 240 VAC 輸入條件下工作時） - 交流輸入:    - 輸入額定值：100 VAC - 240 VAC，50/60/400 Hz    - 輸入電壓範圍：86 VAC - 264 VAC    - 功耗：1500 VA（典型值）    - 內部熔絲（客戶不能接觸）  - 保護響應特徵    - 禁止輸入：從接收到禁止信號到開始關機耗時 5 µs    - 耦合輸出故障：從接收故障信號到開始關機耗時 ＜ 10 µs   * 查看總瓦數可達400W的機型: N6700C * 查看總瓦數可達600W的機型: N6701C * 查看桌上型電源分析儀: N6705C

keysight N6781A 2象限電源量測模組，用於電池耗電分析，20 V，±1 A 或 6 V，±3 A，20 W 推薦電壓20V、電流最高±3 A的電源量測模組N6781A，可用於N6705C進行電池耗電分析，低功耗測試專家N6781A，可打出複合波波型達到活化電池的效果。 keysight N6781A 主要技術規格 N6781A輸出功率： - 電壓： 高達 20 V - 電流： 高達 3 A - 電源： 20 W N6781A可透過程式設計提高準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍 可套用最小到最大的程式)： - 電壓，20 V 範圍： 0.025% + 1.8 mV - 電壓，6 V 範圍： 0.025% + 600 µV - 電流，3 A 和 1 A 範圍： 0.04% + 300 µA - 電流，300 mA 範圍： 0.03% + 150 µA N6781A暫態響應： - < 30 mV 的衰減，以響應至 0.15A / µs 的電流暫態 N6781A量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 範圍： 0.025% + 1.2 mV* - 電流，3 A 範圍： 0.03% + 250 µA* - 電流，100 mA 範圍： 0.025% + 10 µA* - 電流，10 µA 範圍： 0.025% + 8 nA   * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

keysight N6782A 2 象限電源量測模組，用於功能測試，20V，±1A 或 6V，±3A，20W 推薦電壓20V、電流最高±3A，瓦數20W的雙向電源量測模組N6782A，可用於電子裝置先進功能測試的電源量測模組，為低功耗測試專家N6705C直流電源分析儀的模組。 keysight N6782A 主要技術規格 Keysight N6782A 輸出功率： - 電壓： 高達 ±20 V - 電流： 高達 ±3 A - 電源： 20 W Keysight N6782A 可透過程式設計提高準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍 可套用最小到最大的程式) - 電壓，20 V 範圍： 0.025% + 1.8 mV - 電壓，6 V 範圍： 0.025% + 600 µV - 電流，3 A 和 1 A 範圍： 0.04% + 300 µA - 電流，10 mA 範圍： 0.25% + 5 µA Keysight N6782A 輸出程序速度： - 可在 10 毫秒內或在100 kHz下將輸出電壓變更為電阻負載 Keysight N6782A 量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 範圍： 0.025% + 1.2 mV* - 電流，3 A 範圍： 0.03% + 250 µA* - 電流，100 mA 範圍： 0.025% + 10 µA* - 電流，10 µA 範圍： 0.025% + 8 nA   * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

keysight N6784A 4 象限通用型電源量測設備，±20 V、±1 A 或 ±6 V、±3 A、20 W 推薦keysight 四象限通用型電源量測模組N6784A，電壓±20 V，電流最高±3 A，可用於直流電源分析儀N6705C/N6705B/N6700C等模組式電源系統 * keysight N6784A主要技術規格 N6784A輸出功率： - 電壓： 高達 ±20 V - 電流： 高達 ±3 A - 電源： 20 W Keysight N6784A 可透過程式設計提高準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內。 可套用最小到最大的程式)： - 電壓，20 V 範圍： 0.025% + 1.8 mV - 電壓，6 V 範圍： 0.025% + 600 µV - 電流，3 A 和 1 A 範圍： 0.04% + 300 µA - 電流，10 mA 範圍： 0.25% + 5 µA Keysight N6784A 可透過程式控制的輸出速度： - 輸出電壓可在10 µs或100 kHz下轉換為電阻負載 Keysight N6784A 量測準確度 (在 23°C ± 5°C 溫度範圍內)： - 電壓，20 V 範圍： 0.025% + 1.2 mV - 電流，3 A 範圍： 0.03% + 250 µA - 電流，100 mA 範圍： 0.025% + 10 µA - 電流，10 µA 範圍： 0.025% + 8 nA * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

keysight N6785A 電源量測設備，適用於電池耗電分析，多範圍，80W，雙倍寬度模組 推薦用於電池耗電分析的電源量測模組，搭配keysight N6705C低功耗測試專家使用，瓦數80W、電流高達±8A，可打出活化電池的複合波型 keysight N6785A主要技術規格 N6785A 額定輸出： - 電壓： 20 V /15 V /10 V / 6 V - 電流： ± 4 A/± 5 A/± 6.7 A/± 8 A - 功率： 高達 80 W N6785A可輸出從20 Hz – 20 MHz的電壓漣波和雜訊 (PARD)： - CV 峰對峰值： 15 mV - CVrms：1.5 mV N6785A可程控的準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內有效。可套用最小到最大的程式)： - 電壓，20 V、15 V、10 V 和 6 V 量測範圍：0.025% + 1.8 mV - 電流，4 A、5 A、6.7 A 和 8 A 量測範圍：0.04% + 1.4 mA N6785A量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 量測範圍：0.025% + 1.8 mV - 電流，8 A 量測範圍：0.04% + 1.5 µA - 電流，100 mA 量測範圍：0.025% + 10 µA - 電流，1 mA 量測範圍：0.025% + 100 nA * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

Keysight N6786A 電源量測設備，適用於功能測試，多範圍，80 W，雙倍寬度 推薦使用瓦數80W，電壓最高20V、電流± 8 A的N6786A模組，可進行nA 至 A 的電流耗電量測，搭配主機N6705C低功耗測試專家使用。 Keysight N6786A主要技術規格 N6786A額定輸出： - 電壓：20 V / 15 V / 10 V / 6 V - 電流： ± 4 A/± 5 A/± 6.7 A/± 8 A - 功率： 高達 80 W N6786A可輸出從 20 Hz – 20 MHz 的電壓漣波和雜訊 (PARD)： - CV 峰對峰值： 15 mV - CVrms：1.5 mV 可程控的準確度 (經過 30 分鐘暖機後，在 23°C ± 5°C 的溫度範圍內有效。可套用最小到最大的程式)： - 電壓，20 V、15 V、10 V 和 6 V 量測範圍 0.025% + 1.8 mV - 電流，4 A、5 A、6.7A 和 8 A 範圍 0.04% + 1.4 mA N6786A量測準確度 (在 23°C ± 5°C 溫度範圍)： - 電壓，20 V 量測範圍： 0.025% + 1.8 mV - 電流，8 A 量測範圍： 0.04% + 1.5 µA - 電流，100 mA 量測範圍： 0.025% + 10 µA - 電流，1 mA 量測範圍：0.025% + 100 nA   * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：利用複合波充電sine wave來救活電池!活化電池對其延長壽命的效益

Keysight N6745B 直流電源模組，60V，1.6A，100W 推薦使用電壓60V、電流1.6A、瓦數100W的直流電源模組N6745B，價格划算且可用於N6700系列模組化電源供應器。 keysight N6745B主要技術規格： N6745B輸出範圍： - 電壓：60V - 電流：1.6A - 瓦數：100W N6745B程控解析度： - 電壓：0.1% + 60 mV - 電流：0.15% + 20 mA N6745B提供電壓過高、電流過大和溫度過高保護 ** [促銷活動] 買N6705C指定組合即贈N6745模組，買指定資料擷取系統即享七折優惠！ ** * 可搭配的主機：Keysight N6700C 系列模組化系統電源供應器 * 可搭配的主機：Keysight N6705C 直流電源分析儀 * 延伸閱讀：N6700 基礎型模組，50W~300W

Keysight N6791A 直流電子負載模組，1U 高，60 V，20 A，100 W(適用N6705C) 推薦使用電壓80V、電流20A、瓦數100W的電子負載模組N6791A，可應用於DC-DC converter負載暫態響應測試，滿足快速上升和下降時間的需求 keysight N6791A主要技術規格 - N6791A 直流電子負載模組，1U 高，60 V，20 A，100 W(適用N6705C) - 單倍寬度模組，一台主機可配置四個模組 - 每個模組提供 100 W 的最大汲入功率 - 電壓：高達 60V - 電流：高達 20A - 進階運作模式：CV、CC、CR、CP - 任意波形產生功能 - 電壓與電流高速同步數位化功能 - 更短的指令處理時間和電流轉換率 - USB、LAN、GPIB 介面標準 - 易於使用和熟悉的 N6700C 操作介面   *查看可搭配使用的主機: N6705C 直流電源分析儀主機/低功耗測試專家 N6700C 1U模塊化電源系統主機，400W，4個插槽 N6701C 1U模塊化電源系統主機，600W，4個插槽 N6702C 1U模塊化電源系統主機，1200W，4個插槽

Keysight N6792A 直流電子負載模組，1U 高，60 V，40 A，200 W(適用N6705C) 推薦使用N6792A直流電子負載模組，電壓60V、電流40A、瓦數200W，搭配N6705C主機可輕鬆進行DC-DC converter測試 Keysight N6792A主要技術規格 - N6792A 直流電子負載模組，1U 高，60 V，40 A，200 W(適用N6705C) - 雙倍寬度模組，一台主機可配置兩個模組 - 每個模組提供 200 W 的最大汲入功率 - 電壓：高達 60V - 電流：高達 40A - 進階運作模式：CV、CC、CR、CP - 任意波形產生功能 - 電壓與電流高速同步數位化功能 - 更短的指令處理時間和電流轉換率 - USB、LAN、GPIB 介面標準 - 易於使用和熟悉的 N6700C 操作介面   * 查看可搭配使用的主機: N6705C 直流電源分析儀主機/低功耗測試專家 N6700C 1U模塊化電源系統主機，400W，4個插槽 N6701C 1U模塊化電源系統主機，600W，4個插槽 N6702C 1U模塊化電源系統主機，1200W，4個插槽 * 延伸閱讀：[技術文章] 如何用最簡單的方式進行直流電源轉換測試(DC-DC converter)

Keysight N6705B電源分析儀取代商品: N6705C(點擊查看) keysight N6705B目前已停產，取代機型為N6705C，多功能直流電源分析儀   N6705B 主要技術規格 - 4插槽主機最多可容納600 W的總功率和最多4個模塊。可選擇30多個直流電源模塊（單獨訂購模塊） - 電壓表精度：高達0.025％+ 50μV，最高18位 - 電流表精度：高達0.025％+ 8 nA的，高達18位 - 任意波形發生器功能：帶寬高達100kHz，輸出功率高達500瓦 - 範圍函數：進行數字化以高達200千赫，512 kpts，高達18位的電壓和電流 - 數據記錄器功能：從20微秒到60秒測量間隔，每個數據記錄500兆最大讀數 - 4 GB非易失性數據存儲，用於數據日誌，示波器跟踪，儀器設置   ** Keysight N6705B 目前已停產, 取代機型N6705C(點擊查看) **

The N6708A filler panel kit is also orderable as option FLR on any N6700 Low-Profile Power System Mainframe.
