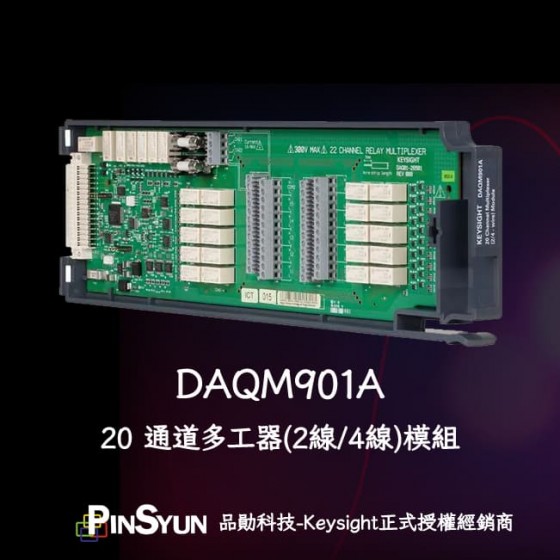

DAQM901A 20 通道多工器(2 線/4 線)模組,適用於資料擷取系統


Keysight DAQM901A 20 通道多工器(2 線/4 線)模組,適用於資料擷取系統

[操作教學影片] Keysight DAQ970A/DAQ973A 操作教學
庫存: 來電洽詢
主要特點

Keysight DAQM901A 20 通道多工器模組(2 線/4 線),適用於 DAQ970A/DAQ973A資料擷取器

推薦DAQM901A可取代34901A資料擷取器模組,具備20個通道,可搭配K-TYPE 或 J-TYPE溫度線進行長時間溫度紀錄

* keysight DAQM901A主要技術規格:

- 20 通道多工器 + 2 通道,專用於電流量測
- 2 線和 4 線式掃描
- 300 V 切換
- 80 ch/s 掃描
- 內建熱耦參考接面

- 可以搭配的資料擷取器:DAQ970A(USB.LAN介面) / DAQ973A(GPIB.USB.LAN介面)

▼展開產品類別查看所有適用於DAQ 插入式模組比較
產品型號 說明 速度(Ch/sec) 最大電壓(Volts) 最大電流(Amps) 其他說明
DAQM900A 20 通道固態多工器 450 120 V 0.02 A
DAQM901A 20 通道多工器(2 線/4 線)模組 80 300 V 1 A 內建冷接面參考2 個額外的電流通道(共 22 個)
DAQM902A 16 通道多工器(2 線/4 線)模組 250 300 V 50 mA 內建冷接面參考
DAQM903A 20 通道致動器/GP 切換模組 120 300 V 1 A
DAQM904A 4 x 8 2 線式矩陣模組 120 300 V 1 A
DAQM905A 2 GHz 雙 1:4 射頻多工器,50 Ω 模組 60 42 V 0.7 A 1 GHz 頻寬的 BNC 轉 SMB 之轉接器纜線
DAQM907A 兩個 8 位元數位 I/O 埠   42 V 400 mA 汲極開路
26 位元事件計數器   42 V   可選擇的輸入臨界值
兩個 16 位元類比輸出   ±12 V 10 mA 每訊框最大 40 mA 總輸出
DAQM908A 40 通道單端多工器模組 100 300 V 1 A 內建冷接面參考無 4 線式量測
DAQM909A 4 通道同時取樣模組 800* 36 Vpk   24 位元解析度,差動輸入,*每秒取樣千次

Keysight DAQM901A 模組適用於 DAQ970A/DAQ973A 資料擷取系統,是用途最廣的通用型掃描多工器。它結合密集的多功能切換以及每秒 60 個通道的掃描速率,適合各種不同的資料擷取應用。

同一個模組可以混合使用 2 線和 4 線式通道。額外提供的 2 個含保險絲的輸入通道(總共有 22 個通道)可以將最大 1A 的電流繞接到外部的 DMM 上,不需再外接分流電阻器即可進行交流和直流電流量測。

DAQM901A標配產品包括:

- 1 個 DAQM901A,20 通道多工器模組
1 張校驗證書

如需更多關於 DAQ 的資訊,請瀏覽資料擷取 DAQ 網頁。



* 查看可搭配的資料擷取器:DAQ970A(標配USB/LAN介面) / DAQ973A(標配USB/LAN/GPIB介面)
* 延伸閱讀:DAQ970A/DAQ973A詳細介紹及與34970A/34972A比較
* 延伸閱讀:點我查看實用溫度量測秘訣
* 延伸閱讀:查看DAQ970A/DAQ973A完整版教學影片
*適用於DAQ 插入式模組比較
Model number Description Speed Max Max Comments
(Ch/sec) (Volts) (Amps)
DAQM900A 20 Channel Solid-state Multiplexer  450  120 V  0.02 A
DAQM901A 20 Channel Multiplexer (2/4-wire) Module  80  300 V  1 A Built-in cold junction reference. Two additional current channels (22 total)
DAQM902A 16 Channel Multiplexer (2/4-wire) Module  250  300 V  50 mA Built-in cold junction reference
DAQM903A 20 Channel Actuator/GP Switch Module  120  300 V  1 A
DAQM904A 4 x 8 Two-Wire Matrix Module  120  300 V  1 A
DAQM905A 2 GHz Dual 1:4 RF Mux, 50 Ohm Module  60  42 V  0.7 A 1 GHz bandwidth through BNC-to-SMB adapter cable
DAQM907A Multifunction Module Two 8-bit digital I/O ports    42 V  400 mA Open drain
26-bit event counter    42 V   Selectable input threshold
Two 16-bit analog outputs    ±12 V  10 mA Max 40 mA total output per frame
DAQM908A 40 Channel Single-Ended Multiplexer Module  80  300 V  1 A Built-in cold junction reference. No four-wire measurements
