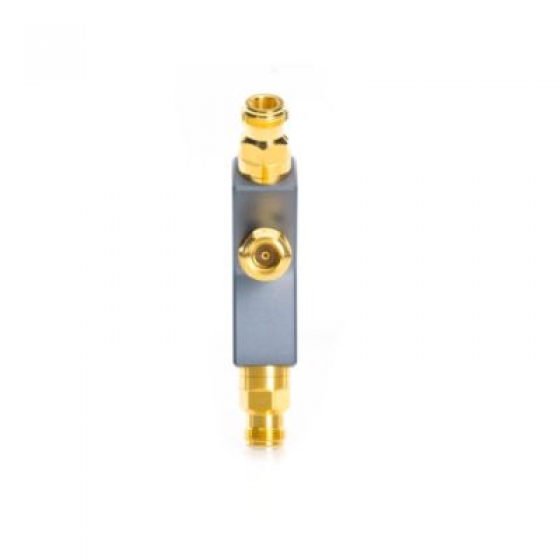

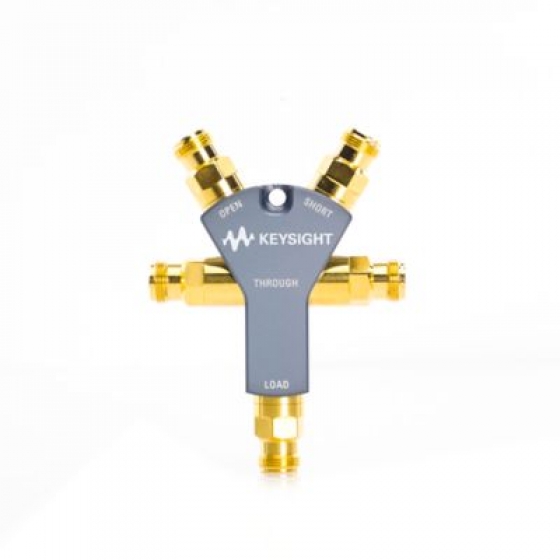

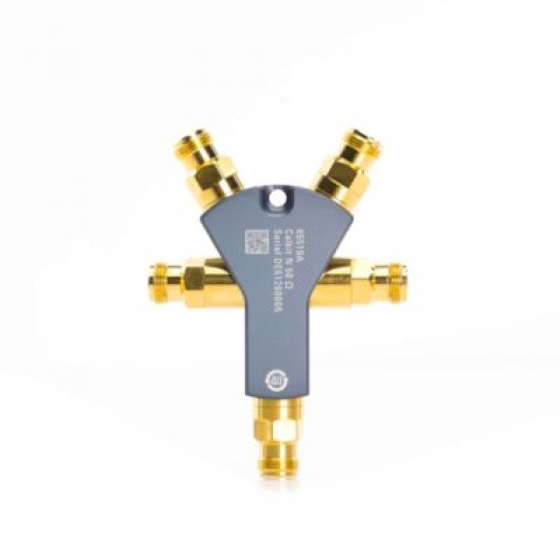

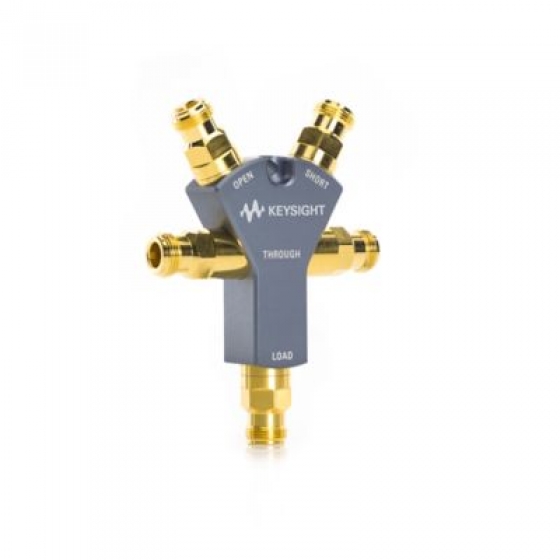

85519A 四合一機械校驗套件, 直流到18GHz, N-Type(母頭)

Keysight 85519A 四合一機械校驗套件模組非常小巧，可提供開路、短路、負載和直通校驗。該模組體積小、重量輕而且易於操作。直通校驗讓使用者能夠輕鬆校驗非插入式元件，例如：纜線或配備母頭對母頭接頭的濾波器。執行直通校驗時，可使用 85519A 直通校驗套件。

* 延伸閱讀：[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學

目前上市/現已支援

庫存：來電洽詢

索取報價單

加入購物車

85519A Calibration Kit Data Sheet

* 延伸閱讀：[操作影片] Keysight ENA系列網路分析儀及機械式校正器操作教學

主要特點

Keysight 85519A 四合一機械校驗套件, 直流到18GHz, N-Type(母頭)

推薦使用4-in-1的機械校正器85519A，體積小、重量輕而且易於操作，可提供開路、短路、負載和直通校驗

Keysight 85519A主要技術規格：

- 透過 N-Type (母頭) 50 Ω 提供開路、短路、負載和直通校驗
- 直流至 18 GHz
- 開路相位誤差：0 至 6 GHz ≤ 2.0°，6 至 9 GHz ≤ 3.0°，9 至 18 GHz ≤ 4.0°
- 短路相位誤差：0 至 6 GHz ≤ 1.5°，6 至 9 GHz ≤ 2.5°，9 至 18 GHz ≤ 3.0°
- 負載回返損耗：0 至 6 GHz ≥ 42 dB, 6 至 9 GHz, ≥ 35 dB, 9 至 18 GHz, ≥ 32 dB
- 體積：高 x 寬 x 深 ~ 121 x 89 x 22 mm

* 可搭配使用的網儀:

- 桌上型E5063A：ENA 系列網路分析儀， 5 Hz~20 GHz
- 桌上型E5061B：ENA 系列網路分析儀，100 kHz 至1.5 GHz/3 GHz，2 埠
- 手持式系列：FieldFox 手持式微波分析測試儀
- 攜帶型：USB 網路分析儀

* 延伸閱讀：查看更多其他校正器

主要規格
訂購資訊

Keysight 85519A 四合一機械校驗套件模組非常小巧，可提供開路、短路、負載和直通校驗。該模組體積小、重量輕而且易於操作。直通校驗讓使用者能夠輕鬆校驗非插入式元件，例如：纜線或配備母頭對母頭接頭的濾波器。執行直通校驗時，可使用 85519A 直通校驗套件。

* 可搭配校正器使用的網儀:

選項與配件：

85519A-1A7	Calibration + Uncertainties + Guardbanding (Not Accredited)
85519A-A6J	ANSI Z540-1-1994 Calibration
85519A-UK6	Commercial calibration certificate with test data
