網路分析儀
E5061B ENA 系列網路分析儀、阻抗分析儀

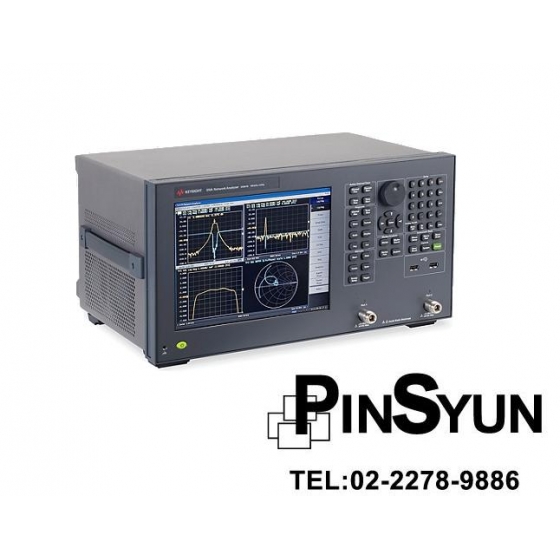

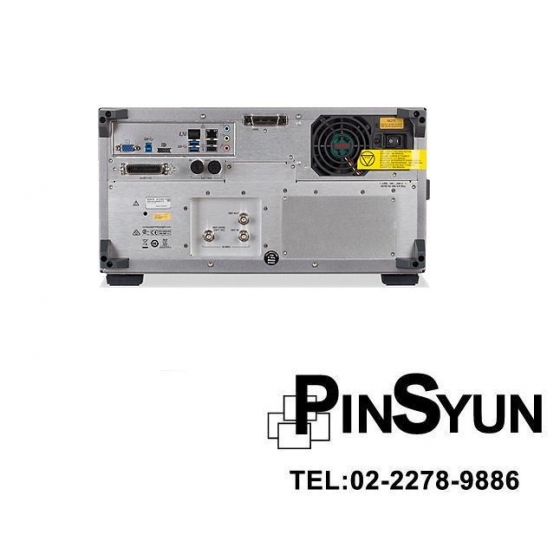

keysight E5061B 網路分析儀(可選配阻抗量測功能)


使用E5061B做DC-DC converter Loop Gain量測影片

* [技術影片] Keysight網路分析儀操作教學影片
庫存: 來電洽詢

庫存量:來電洽詢/留下訊息/右下角即時服務


*技術規格

E5061B 綜合規格表
E5061B-3L3/3L4/3L5 LF-RF阻抗分析功能 - Data Sheet

*選購 & 配置指南

網路分析儀 - 選購指南
E5061B Network Analyzer - Configuration Guide

*應用手冊

使用 Keysight ENA 系列網路分析儀進行無線充電(WPT)量測 - 應用說明
Evaluating DC-DC Converters and PDN with the E5061B LF-RF Network Analyzer
Impedance Analyzers and Network Analyzers - Application Note
Improving Speed and Accuracy in the Testing of BTS Filters and Duplexers - Application Brief

認識網路分析儀的基本原理

* [技術影片] Keysight網路分析儀操作教學影片


*此產品適用的軟體

網路分析儀軟體
網路分析儀軟體工具,可進行問題偵測、原因分析及除錯
放大器、濾波器、混頻器、材料,高速串列互連分析功能等
適用於 PNA 和 ENA 網路分析儀








E5061B-005 LF-RF Network Analyzer Option + 005 Impedance Analysis Option

- Impedance analysis capability function for the E5061B-3L5/3L4/3L4 LF-RF network analyzer
Compatible with a wide variety of component test fixtures
Calibration / compensation capabilities for fixtures
Equivalent circuit analysis








E5061B-010 Time Domain / Fault Location Analysis

- Fully error-corrected time domain reflection or transmission response
Up to 1,601 point measurement with low-pass and band-pass modes
Gating available to remove unwanted responses

主要特點

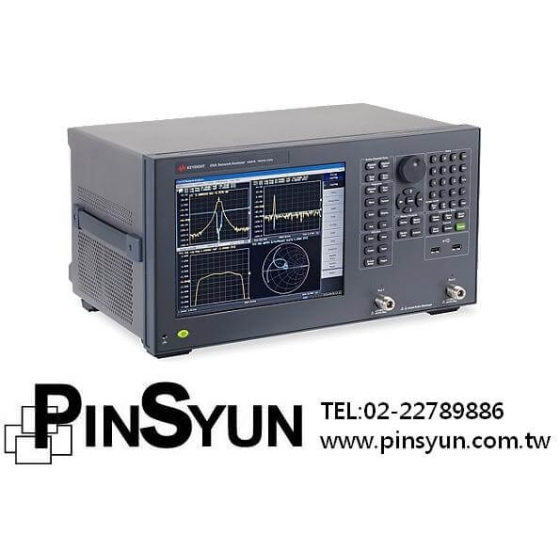

Keysight E5061B  ENA系列網路分析儀,頻率100 kHz 至 1.5 GHz/3 GHz,2 埠

整合網路分析(S參數測試)和阻抗分析功能,使用網路分析儀E5061B執行PDN/PSRR/無線充電(WPT)測試

* E5061B 主要技術規格:

- 提供各種測試選項:100 kHz 至 1.5 GHz /3 GHz (可選配升級)
- 通道數:2 埠,50Ω或 75Ω,傳輸/反射或 S參數測試儀
- 使用低頻-射頻選配(選項 3L5)滿足各類應用需求:5 Hz 至 3 GHz,2 埠,50 Ω,S 參數測試儀,增益相位測試埠,內建的直流偏壓源
- 在單台儀器中整合了網路分析和阻抗分析功能,針對您的應用量身客製(選項 3L5 和 005)
- 搭配選配可進行無線充電(WPT)測試


RF NA 選項: E5061B-115/117/135/137/215/217/235/237  在增強平台上提供強大效能

E5061B RF 網路分析儀選項是 E5061/62A 的後續機種,可針對 RF 元件測試,包括蜂巢式收發基地台(cellular BTS)濾波器/天線、MRI 線圈、RFID、CATV 等,提供高效能網路分析工具。E5061B 具備眾多測試組件選項,您可以依照測試需求和預算,搭配出最理想的功能組合。

LF-RF NA 選項: E5061B-3L5 最佳的元件和電路評估解決方案

完整、全面的 LF-RF 網路分析:
E5061B-3L5 LF-RF NA 選項支援 5 Hz 至 3 GHz 的寬廣頻率範圍,並提供多樣化的網路分析功能。同時,此選項支援完整的 LF 網路量測能力,包含內建的 1 MΩ 輸入選項,可與高效能RF網路分析儀無縫整合。在力求精確的研發環境中,E5061B-3L5 是最佳的元件和電路評估解決方案。

E5061B-3L5 LF-RF 網路分析儀選項及 005 阻抗分析選項將 NA 與 ZA 整合於一機

E5061B-005 選項提供適用於 E5061B-3L5 LF-RF 網路分析儀的阻抗分析(ZA)軔體,讓您的分析儀能夠量測各類電子元件的阻抗參數,例如:電容器、電感器和諧振器。藉由結合網路分析(NA)和阻抗分析(ZA)功能,您現有的分析儀可搖身一變為萬用的研發工具。




需要更高頻率的網路分析儀嗎?
>> E5063A 頻率100KHz~18GHz,可做TDR(點我看規格)

需要攜帶方便的網路分析儀?
>> USB網路分析儀/攜帶型網路分析儀

* keysight E5061B 主要技術規格

最高頻率 3 GHz
動態範圍 120 dB
輸出功率 10 dB
通道數 2 ports
諧波 -25 dB
201點, 單次掃描的最佳速度 9 ms
元件
- 纜線
- 放大器
- 直流對直流轉換器(DC to DC converter)/PDN
- 天線/線圈/RFID
- 濾波器
- LCR 元件



*其他使用者也同時看了:

射頻校驗套件(最高頻率 13.5 GHz)
- 可對是德科技 13.5 GHz 和較低頻率 VNA 系列產品進行精準校驗的校驗套件
- 包含機械和電子校驗套件
- 包含經濟型和精密型套件,可對 50 和 75 歐姆元件進行完整校驗



16201A 7 mm Terminal Adapter Kit
- Adapter for E5061B-3L5/3L4/3L4 LF-RF network analyzer with the 7 mm test fixtures
- Impedance measurement capability with E5061B-005 impedance analysis option
- Compatible with a wide variety of component test fixtures for impedance analyzers



* keysight E5061B 隨附的選項

- E5061B ENA 系列網路分析儀
- 安裝指南
- IO 程式庫光碟
- 電源線
- 校驗證書



* keysight E5061B 選購選項

如需更多資訊: 查閱配置指南

Accessories
E5061B-820 Add mouse
E5061B-810 Add keyboard
E5061B-1CP Rack mount and front handle kit
E5061B-1CN Front handle kit
E5061B-1CM Rack mount kit
E5061B-720 Add 50 ohm resistor set
Test set
E5061B-3L5 LF-RF network analyzer with DC bias source, 5 Hz to 3 GHz
E5061B-235 S-parameter test set, 100 kHz to 3 GHz, 50 ohm system impedance
E5061B-217 S-parameter test set, 100 kHz to 1.5 GHz, 75 ohm system impedance
E5061B-215 S-parameter test set, 100 kHz to 1.5 GHz, 50 ohm system impedance
E5061B-137 Transmission/Reflection test set, 100 kHz to 3 GHz, 75 ohm system impedance
E5061B-135 Transmission/Reflection test set, 100 kHz to 3 GHz, 50 ohm system impedance
E5061B-117 Transmission/Reflection test set, 100 kHz to 1.5 GHz, 75 ohm system impedance
E5061B-115 Transmission/Reflection test set, 100 kHz to 1.5 GHz, 50 ohm system impedance
E5061B-237 S-parameter test set, 100 kHz to 3 GHz, 75 ohm system impedance
E5061B-3L3 LF-RF network analyzer with DC bias source, 5 Hz to 500 MHz
E5061B-3L4 LF-RF network analyzer with DC bias source, 5 Hz to 1.5 GHz
Timebase stability
E5061B-1E5 High stability timebase
Hard disk drive option
E5061B-020 Standard Data Storage
Additional features
E5061B-010 Time Domain / Fault Location Analysis
E5061B-005 LF-RF Network Analyzer Option + 005 Impedance Analysis Option
E5061B-006 Wireless Power Transfer Analysis
Calibration documentation
E5061B-A6J ANSI Z540-1-1994 Calibration
E5061B-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
