可程式衰減器
8495H 可程式衰減器18 GHz, 70 dB, 10-dB Steps

頻率範圍:DC to 18GHz衰減範圍0~70dB,10dB steps

目前上市/現已支援

庫存: 來電洽詢

8495H  可程式衰減器     產品型錄

8495H  可程式衰減器     操作手冊

主要特點

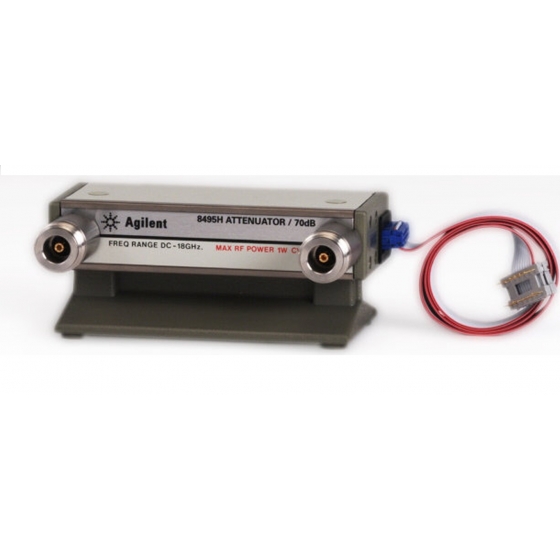

Keysight 8495H 可程式衰減器18 GHz, 70 dB, 10-dB Steps

推薦使用頻率範圍DC to 18GHz,衰減範圍0~70dB,10dB 步進的8495H可程式衰減器

Keysight 8495H可程式衰減器主要技術規格

卓越的 RF 效能

- 頻率範圍:直流到 18 GHz
- 衰減範圍:0 到 70 dB,步進 10 dB
- 在 0 dB 下的插入損耗:0.4 dB +0.07 dB/GHz
- 最大 SWR:1.35 到 8 GHz、1.5 到 12.4 GHz、1.7 到 18 GHz

重測穩定度和使用壽命

- 穩定一致的使用週期:最大 0.03 dB,每區段 500 萬個週期(典型值)

功率處理能力

- 最大 RF 輸入功率:1 W (平均值),100 W (峰值)

產品特色

- 接頭類型:可選擇 N 型母接頭、SMA 母接頭,或 APC-7
- 程式設計接頭:12 接腳 Viking 接頭,並可選用 14 接腳的 DIP 接頭



* 延伸閱讀:查看其他衰減器
* 延伸閱讀:查看其他Keysight RF射頻類型產品

Keysight 8495H 直流至 18 GHz 可程控步進衰減器提供出色的重測穩定度和可靠度。 以 10 dB 步進時,可衰減 0 至 70 dB。 精密的鍍金彈簧片可延長使用壽命(可重複使用 500 萬次)和極高的衰減器可重複性(典型值為 0.01 dB)。 選項 UK6 提供可追溯至 NIST 的量測資料(SWR 和衰減),以便改善量測準確度。支援 20 ms 最長切換時間(包括觸點趨穩時間),可加快自動測試速度。 可自訂步進衰減器/切換器產品組合。 Keysight 11716A/B/C 互連套件能夠快速地串聯 Keysight 8494/5/6/7 1 dB 和10 dB 步進衰減器,進而在 1 dB 步進時獲得更大的動態範圍。

註: 除非另行說明,否則選項 024 和 060 皆為預設選項

型號 頻率範圍 衰減範圍 (dB) 衰減步進 (dB) 插入損耗 (dB) at 0 dB
8494G DC to 18 GHz 0 to 11 1 0.96
8495G DC to 18 GHz 0 to 70 10 0.68
8496G DC to 18 GHz 0 to 110 10 0.96
8494H DC to 18 GHz 0 to 11 1 2.22
8495H DC to 18 GHz 0 to 70 10 1.66
8496H DC to 18 GHz 0 to 110 10 2.22
8495K DC to 26.5 GHz 0 to 70 10 3.95
8497K DC to 26.5 GHz 0 to 90 10 2.79
84904K DC to 26.5 GHz 0 to 11 1 1.86
84906K DC to 26.5 GHz 0 to 90 10 1.86
84907K DC to 26.5 GHz 0 to 70 10 1.40
84904L DC to 40 GHz 0 to 11 1 2.40
84906L DC to 40 GHz 0 to 90 10 2.40
84907L DC to 40 GHz 0 to 70 10 1.80
84904M DC to 50 GHz 0 to 11 1 3.00
84905M DC to 50 GHz 0 to 60 10 2.60
84908M DC to 50 GHz 0 to 65 5 3.00

庫存量:來電洽詢

一般配置

8495H 0-70dB programmable step ATTENUATOR., 0-18GHz

- 8495H-024 24 Vdc supply voltage
- 8495H-001 Type N (f) connectors
- 8495H-060 Viking to bare wire cable
- R-51B-001-C Return to Keysight Warranty - 1 year

建議校驗選項:

R-50C-011-3 是德科技原廠三年校驗
