Keysight高頻主動探棒/示波器單端主動式探棒_active probe

推薦使用keysight/安捷倫主動式探棒，整合現今一般高速量測應用需要的許多功能

什麼是主動式探棒active probe？

主動式探棒與被動式探棒截然不同，因為主動式探棒外殼（靠近探針處）內建了一個小型主動式放大器，因此主動式探棒的輸入電容可維持極低的位準，通常低於 2pF。如此低的電容可在高頻時獲得高輸入阻抗。此種探棒提供最佳的低電阻負載與低電容負載因此很適合用來量測高阻抗電路。相對的，使用被動式探棒量測高阻抗電路會產生極高的負載。在所有類型的探棒中，主動式探棒是幹擾最低的探棒。

Keysight的高頻主動式探棒

N2795A/96A 是新一代1 GHz 至2 GHz 單端主動式探棒，價格經濟實惠，具AutoProbe介面（相容於InfiniiVision 與Infiniium 系列示波器）。這些探棒整合了現今一般高速量測應用需要的許多功能，非常適合用於數位系統設計、設計元件與特性分析，以及教育研究應用。它的1 MΩ 輸入電阻與超低的輸入電容（1 pF），為待測裝置提供超低的負載。其他優點包括優越的信號傳真度，使得這些探棒可廣泛支援現今的數位邏輯電壓量測應用。現在測試人員經常需在極端溫度下測試各種裝置。N2797A1.5 GHz 單端主動式探棒是業界第一支經濟型高輸入阻抗主動式探棒，具有堅固耐用的探針，適合用於在環境試驗室中對IC與裝置進行測試。它可在–40 到+85 °C 的劇烈溫度變化狀況下探量信號。

* [操作影片] Keysight Windows Base示波器主動式探棒教驗教學

點擊keysight主動探棒即可查看詳細規格

產品	名稱	頻寬	衰減率	輸入阻抗	動態範圍	推薦的示波器
N2797A	極端溫度主動探棒	1.5 GHz	10:1	1 MΩ, 1pF	0 to +/-8V	Keysight InfiniiVision 3000 X、4000 X 和 Infiniium 9000 與 90000 系列
N2795A	主動探棒	1 GHz	10:1	1 MΩ, 1pF	0 to +/-8V	Keysight InfiniiVision 3000 X/T-, 4000 X-, 6000 X-, Infiniium S, 9000 and 90000A Series
N2796A	主動探棒	2 GHz	10:1	1 MΩ, 1pF	0 to +/-8V	Keysight InfiniiVision 3000 X/T-, 4000 X-, 6000 X-, Infiniium S, 9000 and 90000A Series
N7024A	電軌探棒	6 GHz	1:1	50kΩ DC	n/a	Keysight InfiniiVision 3000 X/T-, 4000 X-, 6000 X-, Infiniium S, 9000 and 90000A Series
N7020A	電軌探棒	2 GHz	1:1	50kΩ DC	n/a	Keysight InfiniiVision 3000 X/T-, 4000 X-, 6000 X-, Infiniium S, 9000 and 90000A Series

N7024A 6GHz 電軌探棒,power noise 量測

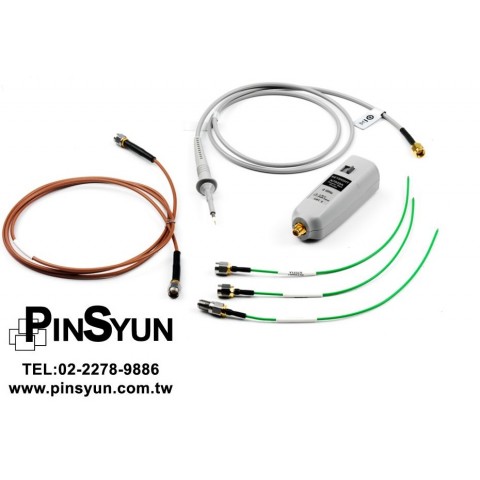

Keysight N7024A 頻寬6GHz 電軌探棒/電源探棒，低雜訊主動探棒 N7024A可用於電源完整性(PDN)測試、Power noise量測、Ripple noise量測、電源ripple量測 Keysight N7024A主要技術規格： - 低雜訊：探棒採用 1:1 衰減比，可使示波器的基本雜訊僅增加 30% - 寬廣的偏移範圍：+/-15.25 V 的寬廣偏移範圍，方便使用者使用示波器最大的靈敏度設定，並將信號置於螢幕中心顯示 - 低直流負載：50 kΩ DC 直流輸入阻抗，大幅減少電源軌所增加的直流負載 - 寬泛的主動信號範圍：除偏移範圍外，主動信號範圍高達 +/-600 mV，方便使用者量測直流電源的快速暫態 - 高頻寬：6GHz 頻寬，可用於查找造成時脈和數位資料失真的快速暫態 *Keysight N7024A相容的示波器 - Keysight InfiniiVision 3000G . 4000 X 系列 - Infiniium S 系列、EXR系列、InfiniiVision 6000 X 系列 * 延伸查看：其他高壓差動探棒 * 延伸查看：其他電流探棒 * 延伸查看：其他高頻差動探棒 * 延伸查看：其他探棒 * 延伸閱讀：如何確定示波器之電源完整性

N7020A 電源探棒 ripple noise/power noise量測工具

Keysight N7020A 2GHz 電軌探棒,可執行power noise/ripple noise量測推薦使用N7020A低雜訊電源探棒，頻寬高達2GHz，可用於查找造成時脈和數位資料失真的快速暫態、PDN電源完整性測試/功率完整性測試，具有 mV 級靈敏度 * keysight N7020A主要特色與規格 - 低雜訊：探棒採用 1:1 衰減比，可使示波器的基本雜訊僅增加 10% - 寬廣的偏移範圍：+/-24 V 的寬廣偏移範圍，方便使用者使用示波器最大的靈敏度設定，並將信號置於螢幕中心顯示 - 低直流負載：50 kΩ 直流輸入阻抗，大幅減少電源軌所增加的直流負載 - 廣泛的主動信號範圍：除偏移範圍外，主動信號範圍高達 +/-850 mV，方便使用者量測直流電源的快速暫態 - 高頻寬：2 GHz 頻寬，可用於查找造成時脈和數位資料失真的快速暫態 *延伸閱讀： [技術應用文]為什麼你的電源紋波那麼大？電源紋波測試(Ripple Noise) * N7020A相容的示波器 - Keysight InfiniiVision 3000T、3000G、4000 X 系列 - Infiniium S 系列、InfiniiVision 6000 X 系列 - Infiniium EXR系列示波器(八通道示波器) * 查看其他高壓差動探棒 * 查看其他電流探棒 * 查看其他高頻差動探棒 * 查看其他探棒

N2798A 適用於N2797A的配件套件

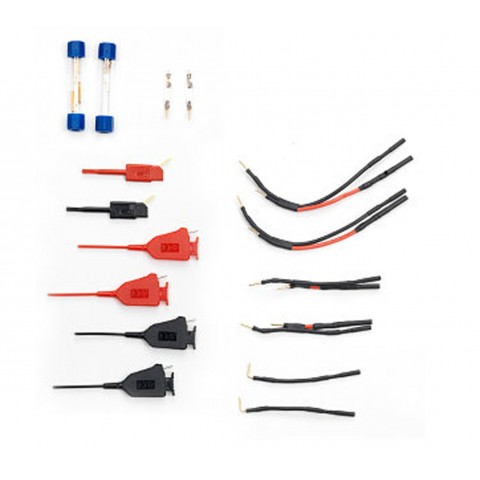

Keysight N2798A 配件套件，適用於 N2797A 1.5 GHz 極端溫度主動式探棒。它包含下列配件，可支援極端溫度暗室測試。推薦使用適用於 N2797A 極端溫度主動式探棒的N2798A配件套組, 內容包含如下： - 10 支一套可焊接探棒針 - 5 支一套剛性探棒針 - 2 個一套彈性鼻夾轉接器（紅色和黑色） - 1 支微型掛鉤探棒針（黑色和紅色） - 2 個一套Y形導線轉接器，9 cm（800 MHz）/ 2 個一套 Y 形導線轉接器，6 cm（1 GHz） - 2 個一套直角接地線，5 cm - 2 個一套接地片 - 4 個彩色編碼環（分別為黃色、綠色、藍色和紫色） * 延伸閱讀：Keysight N2797A 1.5GHz極端溫度主動式探棒

N2797A 極端溫度主動式探棒

keysight N2797A 極端溫度主動式探棒推薦keysight頻寬1.5GHz極溫主動探棒N2797A，適合在-40 至 +85 °C極端溫度環境試驗室測試 keysight N2797A主要特色： - 支援 -40 至 +85 °C 的寬廣操作溫度溫度範圍，適合極端溫度環境試驗室測試 - 1.5 GHz 頻寬 (-3 dB) - 高電阻 (1MΩ) 與低電容 (1 pF) 的低負荷輸入 - 寬廣的動態範圍 (±8V) 與偏壓範圍 (±12V) - 內建頭燈，使用者在手動探量時可以看得更清楚 - 提供各種探棒配件 - 直接連接至 keysight示波器上的AutoProbe 介面 (無需額外使用電源供應器) * 查看其他主動式探棒 * 查看其他探棒 * 查看keysight 示波器總覽

N2796A 2GHz單端主動式探棒

keysight N2796A 單端主動式探棒, 頻寬2GHz 推薦keysight頻寬2GHz的主動式探棒，N2796A可用於Keysight InfiniiVision、Infiniium示波器，適用於數位系統設計、設計元件與特性分析，以及教育研究應用。 keysight N2796A主要特色 - 2 GHz 頻寬 (-3dB) - 高電阻(1MΩ)與低電容(1 pF)的低負載輸入 - 寬廣的動態範圍(±8V)與偏壓範圍(±12V) - 內建LED前燈，使用者在探量時可以有更清楚的視野 - 提供各種探棒配件 - 直接連接至AutoProbe介面 (無需使用電源供應器) - 如與Keysight InfiniiVision、Infiniium示波器搭配使用，可支援最高至1 GHz的完整系統頻寬 - 相容的示波器：Keysight InfiniiVision 3000X/T、4000X、6000X、S系列、EXR系列示波器 * 查看其他主動式探棒 * 查看其他探棒 * 查看keysight 示波器總覽

N2795A 主動式探棒1GHz

Keysight N2795A 主動式探棒 1GHz 推薦N2795A頻寬1GHz的主動式探棒，可用於keysight示波器、安捷倫示波器的主動式探棒 keysight N2795A主要特性： - 1 GHz 頻寬（-3dB） - 高阻抗（1 MΩ）和低電容（1 pF）輸入，可提供低負載 - 寬輸入動態範圍（±8V）和偏置範圍（±8V） - 內置頭燈，使您在實驗時可以觀察得更清楚 - 包括多種探針附件 - 可直接連接到示波器AutoProbe 介面（無需額外使用電源） - 提供完整的系統頻寬，可與頻寬高達 500 MHz 的 InfiniiVision 和 Infiniium 示波器配合使用 - 可相容的示波器：Keysight InfiniiVision 3000X/T、4000X、6000X、和 Infiniium 9000、S系列 * 查看其他主動式探棒 * 查看其他探棒 * 查看keysight 示波器總覽

[停產] 1158A 主動測試探棒 4GHz

[停產] Keysight 1158A 主動測試探棒 4GHz Keysight 1158A 主動測試探棒 4GHz目前已停產，可由N2752A取代 - 4 GHz頻寬 - 體積小讓探測更加得心應手 - 88 ps 上升時間 - 100 k-ohm，0.8 pF，非共振輸入

1157A 主動測試棒，2.5 GHz[已停產]

keysight 1157A 主動測試棒，2.5 GHz[已停產] agilent 1157A目前已停產，取代型號為keysight N2751A/N2796A/1131B keysight 1157A主要技術規格 - 2.5 GHz頻寬 - 體積小讓探測更加得心應手 - 100 k-ohm，0.8 pF，非共振輸入阻抗 - 偏移值為 +/- 15 V - 峰對峰動態範圍為 5 V - 專為最小裝置負載與最佳響應所設計的配件 - 與 AutoProbe 介面相容 * 查看取代1157A的主動探棒型號：keysight N2751A/N2796A/1131B
