資料擷取器/資料擷取系統
34921A 34980A用的40頻道電樞多工器

34921A  40 個 2 線頻道多工器(2 線/4 線)模組,適用於 34980A



目前上市/現已支援

庫存: 來電洽詢
主要特點

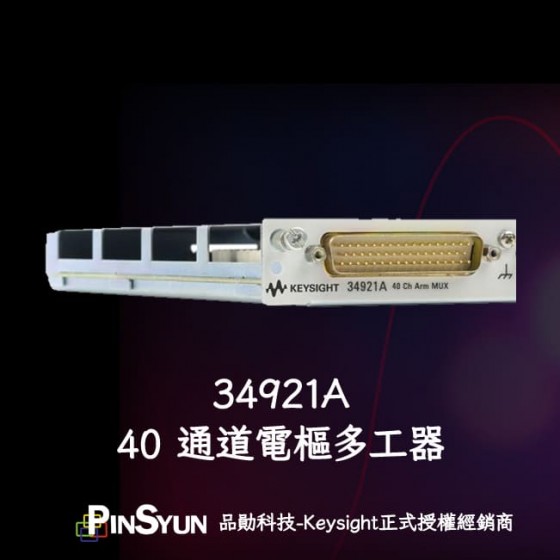

Keysight 34921A 40頻道電樞多工器(可用於34980A資料擷取器)

推薦含有40個兩線式通道,具有高達 300 V、1 A 的高密度多功能切換、內建的熱耦參考接面,以及 4 個直接連到內部 DMM 的電流通道的資料擷取模組34921A,可執行多通道電壓長時間紀錄、溫度長時間紀錄。

Keysight 34921A主要技術規格

- 34921A   40頻道電樞多工器(34980A使用)
- 40 個 2 線頻道
- 300V,1A 切換器;最大帶電流 2A
- 100 ch/s 掃描
- 混合 2 或 4 線配置
- 內建熱耦參考接點
- 4 個現有頻道
- 鎖定電樞繼電器,附有繼電器計數器



* 查看搭配的資料擷取器規格介紹:34980A(點我查看)
* 查看Keysight 最新款的資料擷取器:DAQ973A(點我查看)
34980A多功能切換/量測設備用的Keysight 34921A模組,是適合通用掃描的最多功能多工器。它具備低熱偏移特性並擁有一個內建的熱耦參考,很適合內部DMM直接量測溫度。

掃描速度達每秒100個頻道的高密度、多功能切換能力,可解決大多數資料蒐集應用的需求。
4個額外的熔線輸入(總共44個頻道)可將最多1A的電流傳到內部DMM,毋須使用外部分路電阻即可執行交流和直流電流量測。標準的50接腳Dsub接頭,可搭配標準的接線、端點區塊模組或大部份的互連解決方案使用。

34921A-ABA English printed manual included; full documentation on Product Reference CD ROM
34307A 34307A 熱耦套件
34308A 熱敏電阻器套件
34921T Terminal block with temp reference for 34921A and L4421A 40-Ch Multiplexer
Y1131A Verification and Diagnostic Tools for 34980A Mainframe and Plug-in Modules
Y1131A-001 One verification board that works with either the 34921A, 34923A, 34925A Multiplexer
Y1131A-002 One verification board that works with either the 34922A, 23924A Multiplexer
Y1131A-003 One verification board that works with either the 34931A, 34932A, 34933A Matrix
Y1131A-004 One verification board that works with the 34937A General Purpose Switch
Y1131A-005 One verification board that works with the 34938A 5A General Purpose Switch
Y1135A Dsub, M/F Twisted Pair with Outer Shield Cable - 300V (1.5 meter 50 pin)
Y1136A Three meter 50 pin Dsub, M/F Twisted Pair with Outer Shield Cable - 300V
Y1139A Solder cup connector kit with female 50-pin Dsub
