高壓差動探棒

Keysight 示波器高電壓主動式差動探棒_Differential Probe

推薦Keysight(原安捷倫)差動探棒、高壓差動探棒、主動式差動探棒,可用電池、USB、示波器供電。

什麼是差動式探棒?

「差動式探棒」為主動式探棒(需要額外供電),具備兩個輸入 (一個正一個負) 與獨立的接地引線,驅動單一條終止於 50Ω 的纜線,將其輸出傳送至一個示波器通道。輸出信號與兩個輸出所產生電壓間的差成正比。差動式探棒是用來檢視互相參考而非參考接地的信號、直流偏移值廣大時的小型信號,以及電源線雜訊等其他共模信號。
新推出!Keysight
DP0001A 是一款 400 MHz 高壓差動探棒,專為進行精確的高功率測量而設計的高壓差動探棒!具有 2 kV 主電源隔離度或 1 kV CAT III 額定工作電壓,可以滿足當今 WBG 電力設備測試、功率轉換器或電機驅動器的測試需求,頻寬高、負載效應低,因此可以測量現代開關電源中上升下降速度(10%-90%)最快達到 1.2 ns 的 1kV 瞬態脈衝。

▼展開產品類別查看所有Keysight差動探棒型號

點擊Keysight差動探棒型號即可查看詳細規格

產品 頻寬 輸入阻抗 衰減率 動態範圍
DP0010A 250MHz 1.7 MΩ ±4.2 V on 17:1 auto attenuation ranges
±42 V on 85:1 auto attenuation ranges
DP0011A 500MHz
DP0012A 1GHz
DP0013A 1.7GHz
DP0001A 400 MHz 10 MΩ/2.0 pF 50:1, 100:1, 250:1, 500:1 ±2000 V @500:1, 6000 V Overvoltage Transient
[停產] N2792A 200 MHz 1 MΩ/3.5 pF 10:1 ±20V (差動),±60V (共模)
[停產] N2818A 200 MHz 1 MΩ/3.5 pF 10:1 ±20V (差動),±60V (共模)
N2891A 70 MHz 100 MΩ,  7 pF 100:1/1000:1 +/-7000V @1000:1, +/-700V @100:1
[停產] N2819A 800 MHz 200 kΩ, 1 pF 10:1 ±15V (差動),±30V (共模)
N2791A 25 MHz 8 MΩ,  8 pF 10:1/100:1 +/-700V
N2790A 100 MHz 8 MΩ,  3.5 pF 50:1/500:1 +/-1,400V
N2805A 200 MHz 4 MΩ, 4 pF 50:1 ±100V (直流 + 峰值交流)
N2804A 300 MHz 4 MΩ, 4 pF 100:1 +/-300V (直流 + 峰值交流)
[停產] N2793A 800 MHz 200 kΩ, 1 pF 10:1 ±15 V (差動)、±30 V (共模)

* 延伸參考 Keysight示波器總覽
* 延伸參考 其他示波器探棒
N2805A 200MHz 高電壓差動式探棒
N2805A 200MHz 高電壓差動式探棒   function loadYouTubeVideo() { const videoContainer = document.getElementById('video-conta...
N2804A 300MHz 高電壓差動式探棒
N2804A 300MHz 高電壓差動式探棒   function loadYouTubeVideo() { const videoContainer = document.getElementById('video-cont...
DP0001A 400 MHz 高壓差動探棒,適用於功率元件測試
400 MHz 高壓差動探棒, 適用於功率元件測試   function loadYouTubeVideo() { const videoContainer = document.getElemen...

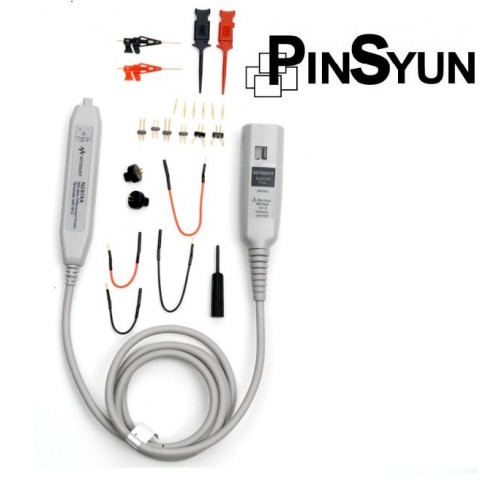

DP0013A 1.7 GHz主動式差動探棒Differential Probe
DP0013A 1.7 GHz主動式差動探棒Differential Probe 通過 1.7 MΩ 的差動輸入電阻和 1.5 pF 的低輸入電容最大限度的減少電...
DP0012A 1 GHz主動式差動探棒Differential Probe
DP0012A 1 GHz主動式差動探棒Differential Probe 通過 1.7 MΩ 的差動輸入電阻和 1.5 pF 的低輸入電容最大限度的減少電路...
DP0011A 500 MHz主動式差動探棒Differential Probe
DP0011A 500 MHz主動式差動探棒Differential Probe 通過 1.7 MΩ 的差動輸入電阻和 1.5 pF 的低輸入電容最大限度的減少電...
DP0010A 250 MHz主動式差動探棒Differential Probe
DP0010A 250 MHz主動式差動探棒Differential Probe 通過 1.7 MΩ 的差動輸入電阻和 1.5 pF 的低輸入電容最大限度的減少電...

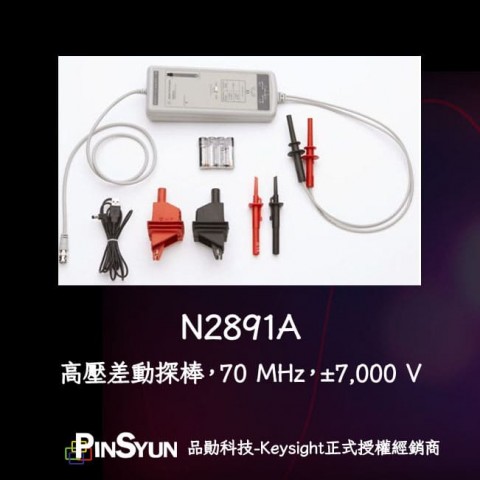

N2891A 70 MHz,7 kV 高電壓差動式探棒
7 KV 高電壓差動式探棒   function loadYouTubeVideo() { const videoContainer = document.getElementById('video-container'...

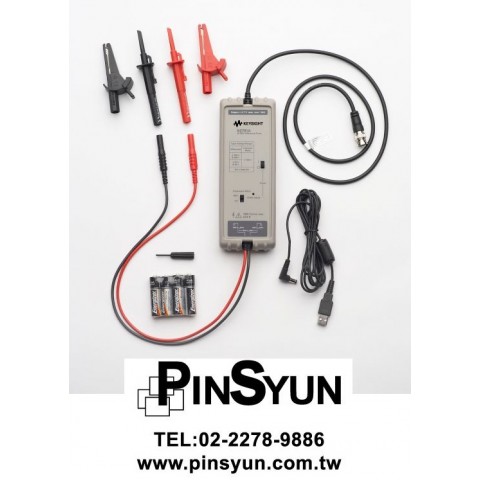

N2790A 100 MHz高電壓差動探棒
頻寬 100MHz 衰減率50:1/500:1 耐壓+/-1,400V   function loadYouTubeVideo() { const videoContainer = document.getElementBy...
N2791A 高電壓差動探棒
頻寬25MHz 衰減率10:1/100:1 耐壓+/-700V   function loadYouTubeVideo() { const videoContainer = document.getElementById('...
[已停產] N2819A 高電壓差動式探棒
N2819A 高電壓差動式探棒 頻寬800 MHz  ±15V 差動,±30V 共模 目前停產/現可支援
[已停產] N2818A 200 MHz 高電壓差動探棒,AutoProbe 介面
N2818A 高電壓差動探棒 頻寬200 MHz ±20V 差動,±60V 共模 目前停產/現可支援
[已停產] N2793A 800 MHz 10:1 高電壓差動式探棒
N2793A 高電壓差動式探棒 頻寬800MHz 衰減率10:1 耐壓±15 V (differential)±40 V (common mode) 目前停產/現可支援...
[已停產] N2792A 200 MHz 10:1 高電壓差動探棒
N2792A 高電壓差動探棒 頻寬200MHz 衰減率10:1 耐壓±20 V (differential)±60 V (common mode) 目前停產/現可支援
[已停產] 1153A 差動式探棒
頻寬200MHz衰減率1:1 耐壓 200 V (dc+峰值 ac) 目前停產/現已支援
[已停產] 1141A 差動式探棒
頻寬200MHz 衰減率1:1 耐壓 200 V (dc+峰值 ac) 目前停產/現可支援
