網路分析儀

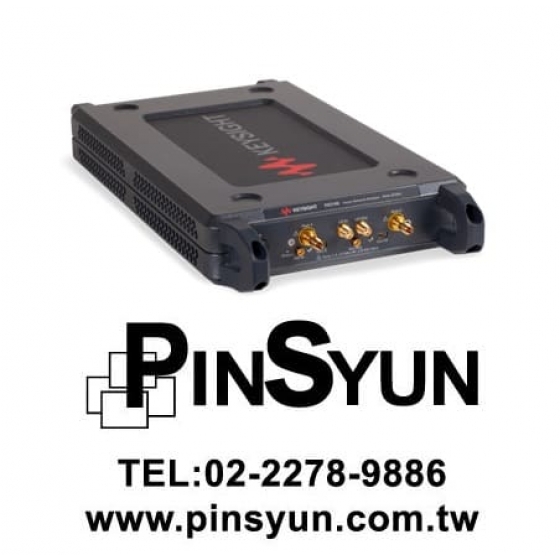

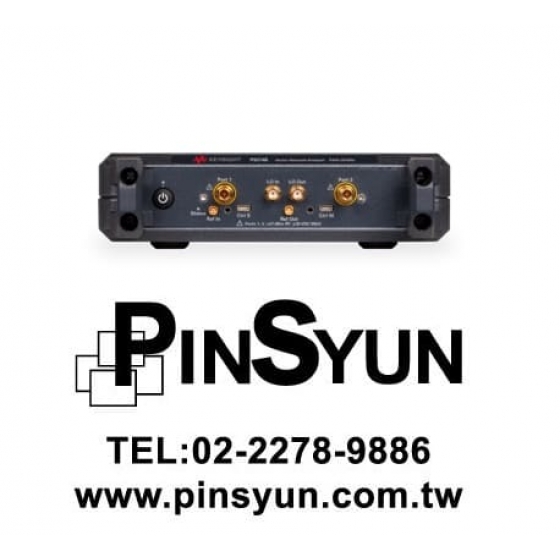

P9375B Streamline系列USB向量網路分析儀100 kHz to 26.5 GHz, 2-port

Keysight P9375B USB向量網路分析儀頻率:100 kHz to 26.5 GHz,2-port
* [技術影片] 使用USB網儀搭配軟體執行介電系數分析
庫存: 來電洽詢
主要特點

Keysight P9375B Streamline 系列 USB 向量網路分析儀,100 kHz to 26.5 GHz,2 個通道

推薦使用頻率100kHz~26.5GHz,低成本雙通道的USB VNA P9375B,無面板的輕薄型 USB 向量網路分析儀,可以顯著縮減測試儀器佔用的空間,非常適合產線或研發單位使用。

Keysight P9375B功能特性

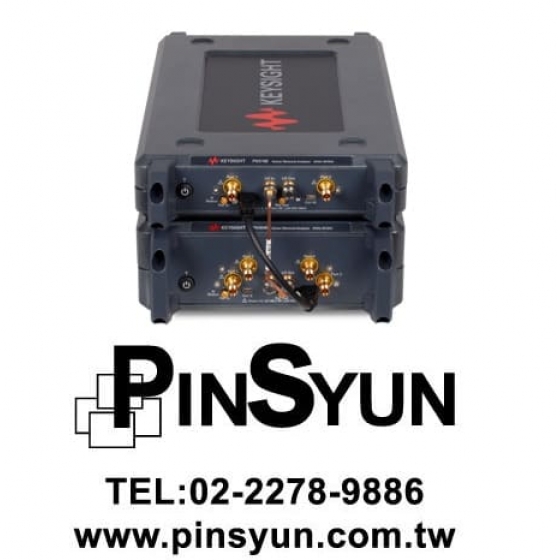

- 頻率範圍:100KHz~26.5GHz,雙通道 (可堆疊成4-port VNA)
- 輕薄、易攜、方便連接
- 顯著縮減測試儀器佔用的空間
- 從 100 kHz 到 26.5 GHz 的頻率範圍 (P9375A系列最低頻為300kHz)
- 可擴充測試埠數(最多 4 埠)
- 採用 Keysight VNA 備受信賴的通用 GUI 和量測科學
- 可搭配 N1500A 材料量測軟體執行介電常數分析 實際量測影片





* 查看其他頻率範圍的USB VNA:P93xx Streamline系列USB網路分析儀
* 查看桌上型網路分析儀: E5061B(5Hz~3GHz) / E5063A(100KHz~18GHz)
* 查看手持式網路分析儀: Field Fox系列
* 查看可搭配使用的校正器: 機電校驗套件 / 機械式校正套件(13.5~110 GHz) / 電子式射頻校驗套件(Ecal)

以往在高階VNA才有的功能,現在只要一台P93xxB系列USB向量網路分析儀就可以輕鬆擁有,Keysight最low-cost的VNA!

  大多數 USB型量測儀器的效能跟桌上型儀器完全無法相提並論,而且通常使用不同的操作介面(GUI)。由於不同平台的量測方式都不同,也欠缺自動化的編碼功能,使得從一個開發階段進入下一個階段的過程變得更加漫長。Keysight P93xxB Streamline Series是一款經濟實惠的USB向量網路分析儀(VNA),可大幅所減您所需要的測試空間,提供準確且可重複的量測、自動化的編碼功能,以及一致、直覺的使用者體驗,讓您能在產品開發生命週期的各個階段,信心十足地完成任務。
  這款USB VNA 封裝在小巧的機殼中,需連接外部PC控制使用。P93xxB在被動元件的通用網路分析中提供卓越的性能,最高頻率可達44GHz,可以說是低成本新興毫米波應用的最佳選擇,5G FR2 組合測試、毫米波mmWave低損耗介電測量都可以覆蓋!除此之外,還能選配增強時域分析(Enhanced Time Domain Analysis with TDR)、自動夾具移除軟體、材料量測套件等應用程式,讓使用者可以像使用桌上型網路分析儀一樣輕鬆的設置與量測。

System dynamic range at test port (dB) - P9375B, P9377B

Description Specification Typical
100 kHz to 300 kHz 93 106
300 kHz to 1 MHz 102 115
1 MHz to 50 MHz 112 120
50 MHz to 3 GHz 115 124
3 GHz to 6.5 GHz 115 122
6.5 GHz to 17 GHz 112 120
17 GHz to 20 GHz 110 119
20 GHz to 24 GHz 108 119
24 GHz to 30 GHz 108 117
30 GHz to 38 GHz 102 115
38 GHz to 44 GHz 102 112

誰適合用Keysight P93xxB Streamline Series USB VNA進行量測?

◆ 研發工程師!可作為研發工程師的射頻量測工具

- 體積小重量輕,一機在手量測隨時有
- 與Keysight桌上型VNA擁有相同的測量結果及使用者介面
- 提供媲美桌上型向量網路分析儀的量測可靠度

◆ 航空航天與國防產業

- 儀器本身沒有內部記憶體儲存功能, 數據安全有保障

◆ 產線測試!最適合用於測試製造產線的VNA

- 有效節省產線測試空間與成本
- 可自動化連接並全程量測

◆ 學術單位的射頻實驗室

- 具備所有VNA該有性能的低成本儀器
- 符合行業標準的量測設備, 可無縫接軌業界測試要求
- 能夠進行廣泛常見的射頻測試
型號 描述 P937xA P937xB/P938xB
選配的應用軟體
S97007B 自動夾具移除功能Automatic fixture removal Yes Yes
S97010B 時域分析功能Time domain analysis Yes Yes
S97011B 增強型時域分析TDR功能Enhanced time domain analysis with TDR No Yes
S97082B 標準混波器/轉換器測量Scalar mixer/converter measurements Yes Yes
S97551B 多通道量測Multiple instruments/modules measurements Yes Yes
S97552B 多通道校正助手Multiport calibration assistant Yes Yes
S97553B 使用開關切換器進行多通道校正量測Multiport calibrated measurements with switch instruments Yes Yes
N1500A 材料量測套件Materials measurement suite Yes Yes
N1930xB 物理層測試系統(PLTS)軟體Physical Layer Test System (PLTS) Software Yes Yes
