N6705C 直流電源分析儀主機/低功耗測試專家

  N6705C  為N6705B進階版!!

N6700 模組化電源系統

 目前上市/現已支援


產品詳細介紹

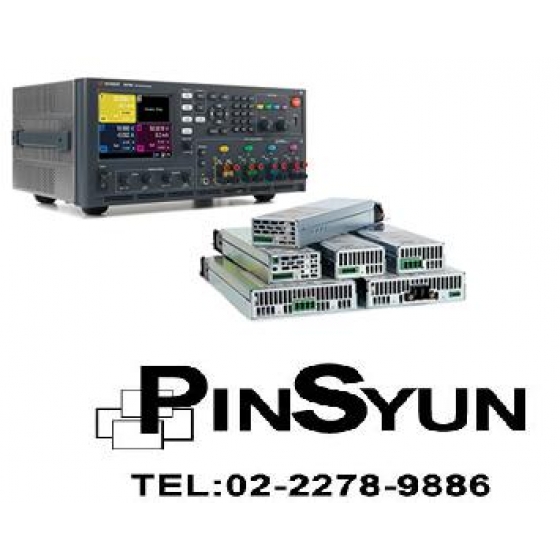

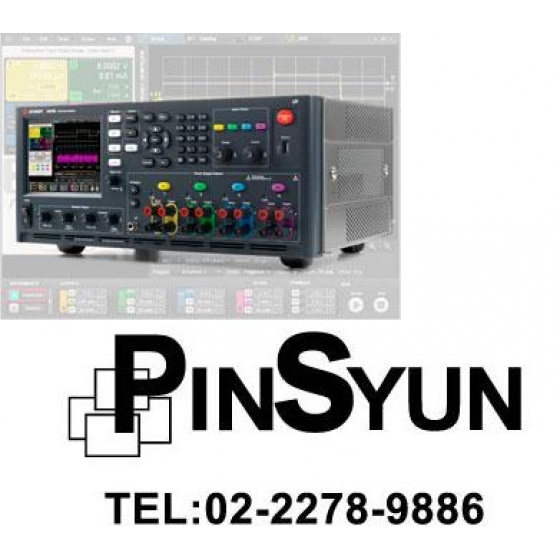

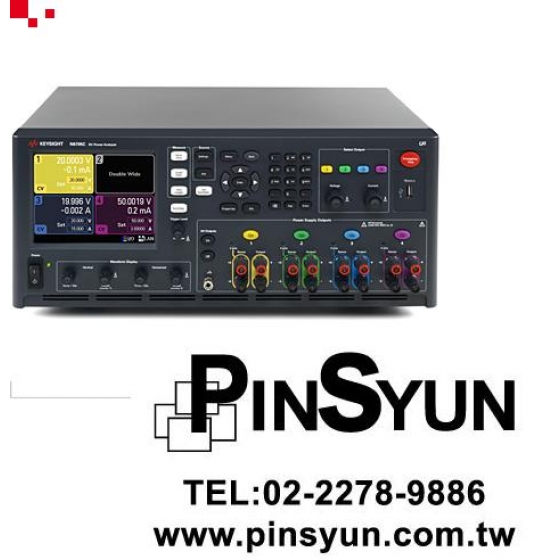

Keysight N6705C 直流電源分析儀,模組化電源, 瓦數600W,  4通道[N6705B替代品]

低功耗測試專家,模組化直流電源分析儀N6705C,可用於穿戴式裝置、小電流量測、功耗分析、鋰電池活化實驗。

keysight N6705C主要技術規格:

- N6705C 直流電源分析儀,模組化電源, 總瓦數600W,  4 通道 (取代N6705B)
- 4插槽主機最多可安裝 4個模組,總功率高達 600W,30多個直流電源模組可供選擇(需額外訂購模組)
- 電壓表精度:高達0.025%+ 50μV,最高18位
- 電流表精度:高達0.025%+ 8 nA的,高達18位
- 任意波形產生器功能:頻寬高達 100 kHz,輸出功率高達 500 W

- 示波器功能:可對電壓和電流進行數位化處理,頻率200kHz,取樣綠512kpts,高達18 位元解析度
- 資料記錄器功能:量測間隔從 20 µs 到 60 s,每個資料記錄最多儲存 5 億個讀數
- 4 GB 永久性資料記憶體,用於儲存資料記錄、示波器軌跡、儀器設定
- 低功耗量測專家、小電流量測、功耗分析、並可應用於活化電池實驗



* 需要更精密的電流分析?
>> CX3300A 元件電流波形分析儀,輕鬆看到動態pA

* 延伸閱讀:
[技術文章]物聯網(IoT)產品的研發測試整體方案
* 延伸閱讀:[應用資訊] 使用N6705C及CX3300執行低功耗藍牙BLE模組的功耗測試

  • N6705C直流電源分析儀,低功耗測試專家 為您節省時間


    N6705C 直流電源分析儀將多達 4 個先進電源與數位萬用電錶、示波器、任意波形產生器和資料記錄器功能整合於一機,以顯著提高為 DUT 提供和量測直流電壓和電流的效率。N6705C 可獨立量測 DUT 的輸入電流,無需使用多個設備建構包括感測器(例如電流探棒和分路器)在內的複雜量測配置。它也無需開發和除錯工具,即可控制儀器組合並進行有效的量測,因為前面板已經提供了所有功能和量測。它還可與 14585A 控制和分析軟體一起使用,獲得更強大的控制和分析功能。若需要自動進行工作台設定,N6705C 可透過 GPIB、USB、LAN 進行全面程控,並且符合 LXI C 類標準。 14585A 控制和分析軟體



    電池耗電分析影片:N6705C+N6781A(模組) 提供全面的量測範圍

    支援 BenchVue 軟體:配合使用電腦和儀器,可完成更多工作,並且無需編寫程式。透過電腦輕鬆控制電源來設定參數,快速建構自動測試。

    N6705C 可量身定做,滿足各種量測需求

      N6705C 提供了靈活的配置,可滿足您對電源和分析功能的需求。它是一款 4 插槽主機,可安裝多達 4 個直流電源模組,直流總輸出功率高達 600W。模組需單獨訂購(可於訂購資訊查看模組)。

      N6705C 和 N6700 模組化電源系統支援相同的模組,可選擇的模組超過 30 種。適用於 N6705C 的基礎電源包括:50 W、100 W 和 300 W;電壓高達 150 V,電流高達 50 A。
    適用於 N6705C 的高性能電源包括 :50W、100W、300W 和 500W;電壓高達 60V,電流高達 50A。適用於 N6705C 的精密電源包括:50 W、100 W、300 W 和 500 W;電壓高達 60V,電流高達 50A。適用於 N6705C 的電源量測設備包括:20 W;電壓高達 20 V,電流高達 3 A。每個模組均包括內建電壓錶、電流錶、示波器、任意波形產生器和資料記錄器功能。

    N6705C (N6705B替代品) 功能特性:

    - 便於使用的研發工具,可為待測裝置產生和量測直流電壓和電流
    - 強大的綜合功能,包括多達 4 個電源、數位萬用電錶、示波器、任意波形產生器和資料記錄器功能
    - 無需編寫程式便可使用所有功能;可使用前面板上的控制功能或 14585A 控制和分析軟體
    - 透過直覺、專用的物理控制系統控制常用功能
    - 大型彩色圖形顯示幕,便於查看複雜資料
    - 連接和控制器件採用顏色編碼,方便您快速進行設定,不會出現錯誤
    - 可透過標配的 GPIB、LAN 和 USB 介面進行程式設計;符合 LXI 標準

    此模組化系統的概述



  • 最新軟體:

                           14585A 控制與分析電腦軟體,適用於直流電源分析儀

    模組選配:

    基本DC電源模組

    備註

    型號

    電流

    電壓

    最大功率

    說明

    N6731B

    10A

    5V

    50W

    基本直流電模組

    N6732B

    6.25A

    8V

    50W

    基本直流電模組

    N6733B

    2.5A

    20V

    50W

    基本直流電模組

    N6734B

    1.5A

    35V

    50W

    基本直流電模組

    N6735B

    0.8A

    60V

    50W

    基本直流電模組

    N6736B

    0.5A

    100V

    50W

    基本直流電模組

    N6741B

    20A

    5V

    100W

    基本直流電模組

    N6742B

    12.5A

    8V

    100W

    基本直流電模組

    N6743B

    5A

    20V

    100W

    基本直流電模組

    N6744B

    3A

    35V

    100W

    基本直流電模組

    N6745B

    1.6A

    60V

    100W

    基本直流電模組

    N6746B

    1A

    100V

    100W

    基本直流電模組

    N6773A

    15A

    20V

    300W

    基本直流電模組

    N6774A

    8.5A

    35V

    300W

    基本直流電模組

    N6775A

    5A

    60V

    300W

    基本直流電模組

    N6776A

    3A

    100V

    300W

    基本直流電模組

    N6777A

    2A

    150V

      300W

    基本直流電模組



    高效能與精密DC電源模組

    備註

    型號

    電流

    電壓

    最大功率

    說明

    N6751A

    5A

    50V

    50W

    高效能型自動調節範圍輸出模組

    N6752A

    10A

    50V

    100W

    高效能型自動調節範圍輸出模組

    N6753A

    50A

    20V

    300W

    高效能型自動調節範圍輸出模組

    N6754A

    20A

    60V

    300W

    高效能型自動調節範圍輸出模組

    N6755A

    50A

    20V

    500W

    高效能型自動調節範圍輸出模組

    N6756A

    17A

    60V

    500W

    高效能型自動調節範圍輸出模組

    N6761A

    1.5A

    50V

    50W

    精密型輸出和量測模組

    N6762A

    3A

    50V

    100W

    精密型輸出和量測模組

    N6763A

    50A

    20V

    300W

    精密型輸出和量測模組

    N6764A

    20A

    60V

    300W

    精密型輸出和量測模組

    N6765A

    50A

    20V

    500W

    精密型輸出和量測模組

    N6766A

    17A

    60V

      500W

    精密型輸出和量測模組



    電源量測模組和特定應用模組

    備註

    型號

    電流

    電壓

    最大功率

    說明

    N6781A

    ±3A

    20V

    20W

    2 象限電源量測模組,用於電池耗電分析

    N6782A

    ±3A

    20V

    20W

    2 象限電源量測模組,用於功能測試

    N6784A

    ±3A

    ±20V

    20W

    4 象限通用型電源量測設備

    N6783A-MFG

    +3A/-2A

    6V

    18W

    行動通訊直流電源模組(基礎 2 象限量測)

    N6783A-BAT

    +3A/-2A

    8V

     24W

    電池充電卅放電模組(基礎 2 象限量測)

    NEW!! N6785A

    ±8A

    20V

    80W

    2 象限電源量測模組,用於電池耗電分析

    NEW!! N6786A

    ±8A

    20V

    80W

    2 象限電源量測模組,用於功能測試



    直流電子負載模組

    備註

    型號

    電流

    電壓

    最大功率

    說明

    NEW!! N6791A

    20A

    60V

    100W

    負載功能,可執行靜態或動態測試

    NEW!! N6792A

    40A

    60V

    200W

    負載功能,可執行靜態或動態測試
