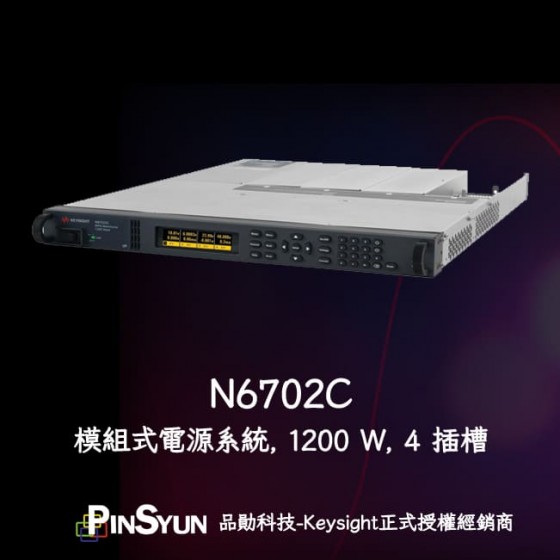

N6702C 1U模組式電源系統主機,1200W,4個插槽[N6702A/N6702B替代品]

N6702C 為四插槽主機,模組須單獨訂購,最大功率1200W
[N6702A/N6702B替代品]

目前上市/現已支援

產品詳細介紹

Keysight N6702C 1U模組式電源系統主機,1200W,4個插槽[取代N6702A/N6702B]

推薦總瓦數1200W的模組化電源系統主機N6702C,可搭配不同模組達到電池耗電分析、電子負載、電池充放電分析等功能。

Keysight N6702C主要功能介紹:

- 最大總輸出功率(所有模組總瓦數): 1200 W(在 100 - 240 VAC 輸入條件下工作時)
- 交流輸入:
   - 輸入額定值:100 VAC - 240 VAC,50/60/400 Hz
   - 輸入電壓範圍:86 VAC - 264 VAC
   - 功耗:1500 VA(典型值)
   - 內部熔絲(客戶不能接觸)
 - 保護響應特徵
   - 禁止輸入:從接收到禁止信號到開始關機耗時 5 µs
   - 耦合輸出故障:從接收故障信號到開始關機耗時 < 10 µs

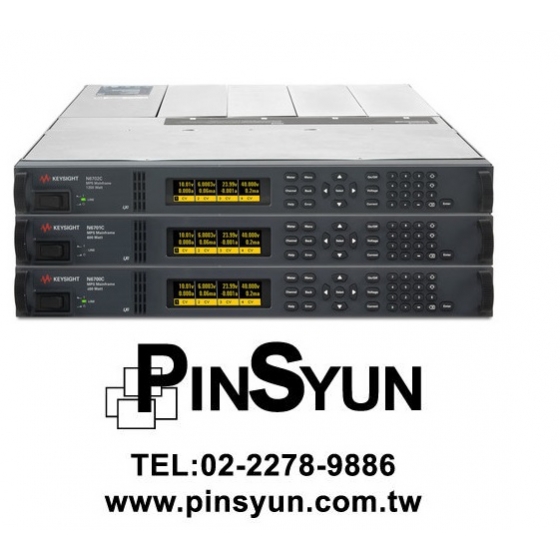

* 查看總瓦數可達400W的機型: N6700C
* 查看總瓦數可達600W的機型: N6701C
* 查看桌上型電源分析儀: N6705C
  • Keysight N6700 系列直流電源供應器,加速完成生產設備,並且為不斷改變之產品組合做好準備

    - 多組輸出的電源供應器系統,可讓您混和搭配22款輸出功率為50W.400W或300W的不同直流電源模組
    - 內建量測功能,輸出排序功能,以及選配的條列(LIST)模式,內建的數位轉換器和斷路繼電器,可讓您加速完成量測任務
    - 標準配備USB.GPIB和LAN(LXI-C)等介面,可簡化測試系統的開發
    - 快速的穩定時間和指令處理速度(<1ms),可提升系統的運轉速度
  • 最新軟體:

                           14585A 控制與分析電腦軟體,適用於直流電源分析儀

    模組選配:

    基本DC電源模組 備註
    型號 電流 電壓 最大功率 說明
    N6731B 10A 5V 50W 基本直流電模組
    N6732B 6.25A 8V 50W 基本直流電模組
    N6733B 2.5A 20V 50W 基本直流電模組
    N6734B 1.5A 35V 50W 基本直流電模組
    N6735B 0.8A 60V 50W 基本直流電模組
    N6736B 0.5A 100V 50W 基本直流電模組
    N6741B 20A 5V 100W 基本直流電模組
    N6742B 12.5A 8V 100W 基本直流電模組
    N6743B 5A 20V 100W 基本直流電模組
    N6744B 3A 35V 100W 基本直流電模組
    N6745B 1.6A 60V 100W 基本直流電模組
    N6746B 1A 100V 100W 基本直流電模組
    N6773A 15A 20V 300W 基本直流電模組
    N6774A 8.5A 35V 300W 基本直流電模組
    N6775A 5A 60V 300W 基本直流電模組
    N6776A 3A 100V 300W 基本直流電模組
    N6777A 2A 150V   300W   基本直流電模組



    高效能與精密DC電源模組 備註
    型號 電流 電壓 最大功率 說明
    N6751A 5A 50V 50W 高效能型自動調節範圍輸出模組
    N6752A 10A 50V 100W 高效能型自動調節範圍輸出模組
    N6753A 50A 20V 300W 高效能型自動調節範圍輸出模組
    N6754A 20A 60V 300W 高效能型自動調節範圍輸出模組
    N6755A 50A 20V 500W 高效能型自動調節範圍輸出模組
    N6756A 17A 60V 500W 高效能型自動調節範圍輸出模組
    N6761A 1.5A 50V 50W 精密型輸出和量測模組
    N6762A 3A 50V 100W 精密型輸出和量測模組
    N6763A 50A 20V 300W 精密型輸出和量測模組
    N6764A 20A 60V 300W 精密型輸出和量測模組
    N6765A 50A 20V 500W 精密型輸出和量測模組
    N6766A 17A 60V   500W   精密型輸出和量測模組



    電源量測模組和特定應用模組 備註
    型號 電流 電壓 最大功率 說明
    N6781A ±3A  20V 20W 2 象限電源量測模組,用於電池耗電分析
    N6782A ±3A  20V 20W 2 象限電源量測模組,用於功能測試
    N6784A ±3A  ±20V  20W 4 象限通用型電源量測設備
    N6783A-MFG +3A/-2A 6V 18W 行動通訊直流電源模組(基礎 2 象限量測)
    N6783A-BAT +3A/-2A 8V  24W 電池充電卅放電模組(基礎 2 象限量測)
    NEW!! N6785A ±8A 20V 80W 2 象限電源量測模組,用於電池耗電分析
    NEW!! N6786A ±8A 20V 80W 2 象限電源量測模組,用於功能測試



    直流電子負載模組 備註
    型號 電流 電壓 最大功率 說明
    NEW!! N6791A 20A 60V 100W 負載功能,可執行靜態或動態測試
    NEW!! N6792A 40A  60V 200W 負載功能,可執行靜態或動態測試
