N1500A 材料量測套件, 介電常數和磁導率量測

* 延伸閱讀:[技術影片] 使用USB網儀執行介電系數分析
產品詳細介紹

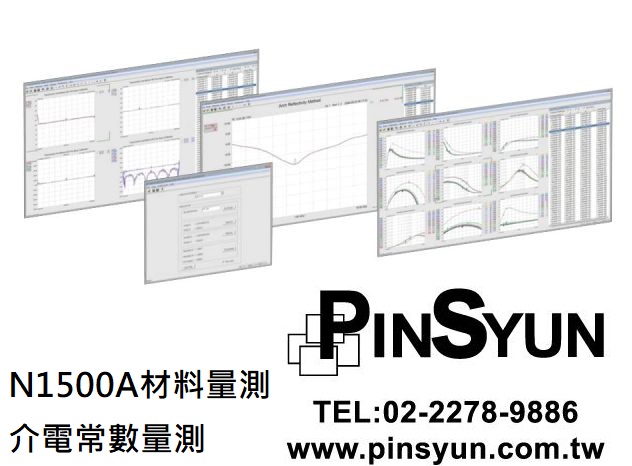

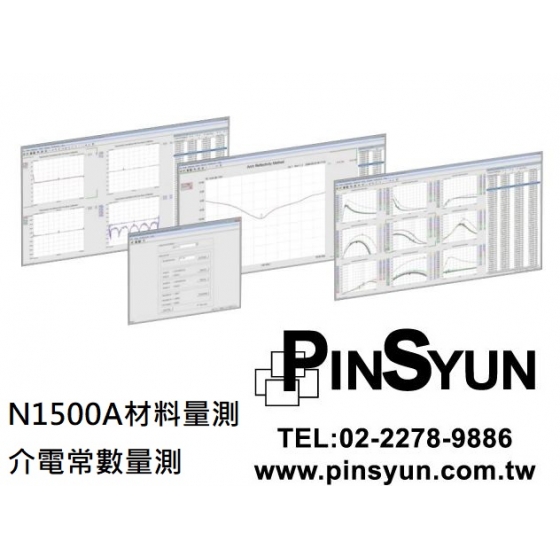

Keysight N1500A 材料量測套件, 自動執行複介電常數和磁導率量測

推薦利用 Keysight N1500A 材料量測軟體套件,輕鬆確認許多介電和磁性材料的複雜電磁屬性,可搭配keysight網路分析儀、LCR meter、阻抗分析儀等儀器使用。

Keysight N1500A材料量測套件規格介紹:

- Keysight N1500A 材料量測軟體可以自動執行複介電常數和磁導率量測
- 此軟體支援多種量測方法:傳輸線和自由空間、電弧反射、共振腔、同軸探棒,和平行板/電感法
- 靈活的選項配置讓您能選擇所需的量測方法
- 使用簡單的安裝程式和整合式量測方法選項加載器,平順地切換使用各個不同的量測方法


* 延伸閱讀:查看可搭配的網路分析儀 / LCR meter
* 延伸閱讀:[技術文章] 材料介電特性/介電常數的測量工具與軟體
* 延伸閱讀:[技術影片] 使用USB網儀執行介電系數分析

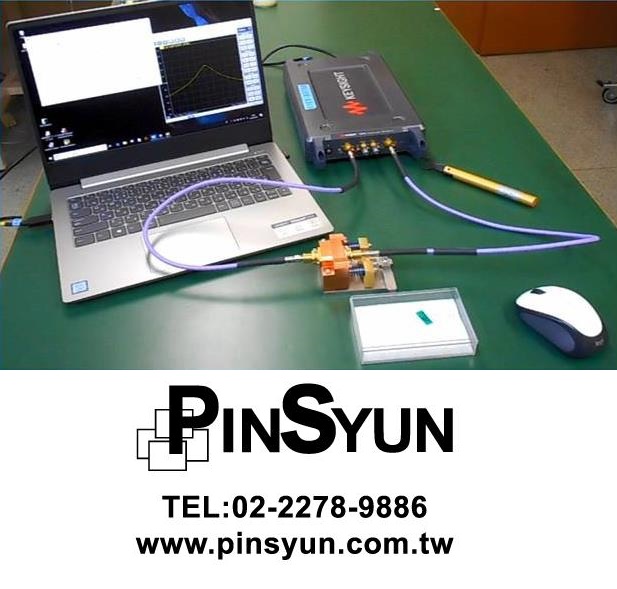

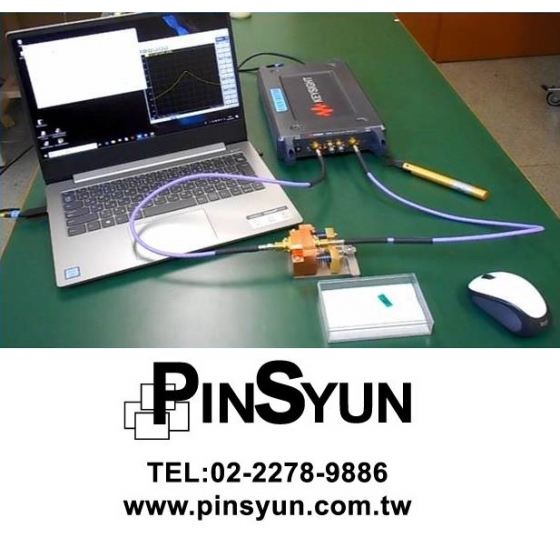

  • Keysight N1500A 材料量測軟體套件需與一台量測儀器搭配使用:網路分析儀、阻抗分析儀,或 LCR 錶,以便量測材料對射頻或微波能量的響應,方便您分析許多介電質和電磁材料的固有電磁特性。此軟體可控制量測儀器並計算結果。其量測頻率範圍為 20Hz 至接近 1 THz,視所使用的儀器、取樣支架或測試夾具而定。

    近來,電子設備技術發生了翻天覆地的變化,其中電子元件的材料特性成為影響電路行為的關鍵因素。例如,在積層陶瓷電容 (MLCC) 的製造中,該電容元件在數位(媒體)領域的應用越來越廣泛,這些應用需要使用高κ(介電常數)材料。此外,各種電氣性能評估,例如頻率和溫度響應,都必須在選擇材料之前進行。是德科技(由品勛科技代理販售)提供多種儀器、工具和軟件,用於測量材料的介電特性。是德科技儀器(例如桌上型/手持式/USB型的網絡分析儀、LCR表、阻抗分析儀等)能夠覆蓋高達1.1 THz的頻率範圍。提供基於同軸探針法、平行板法、同軸/波導傳輸線法、自由空間法和諧振腔法的量測治具。以下就為大家整理KEYSIGHT材料測試解決方案所能測量的產品。




    * 延伸閱讀:查看可搭配的網路分析儀 / LCR meter
    * 延伸閱讀:[技術文章] 材料介電特性/介電常數的測量工具與軟體
    * 延伸閱讀:[技術影片] 使用USB網儀執行介電系數分析


  • Keysight N1500A options:

    - N1500A-001 Transmission line and free space method
    - N1500A-002 Arch reflectivity method
    - N1500A-003 Resonant cavity method (for SPDR, N1501AExx and 85072A)
    - N1500A-004 Coaxial probe method
    - N1500A-005 Parallel plate/inductance method up to 1 GHz
    - N1500A-006 Parallel place/inductance method up to 120 MHz
    - N1500A-007 Resonant cavity for split cylinder resonators (SCR, N1501AKEAD-7xx)


    Keysight N1500A Features

    - Software automates complex permittivity and permeability measurements
    - Flexible option configuration allows you to choose the measurement methods you need
    - One simple installation program and integrated method option loader switches seamlessly between the different measurement methods:
       * Transmission line and free
       * Arch reflectivity
       * Resonant cavity for SPDR & 85072A
       * Coaxial probe
       * Parallel Plate/Inductance
       * Resonant cavity for SCR
    - Runs on Windows XP, Windows 7, 8, and 10
  • 詳細規格介紹:
    N1500A Materials Measurement Suite

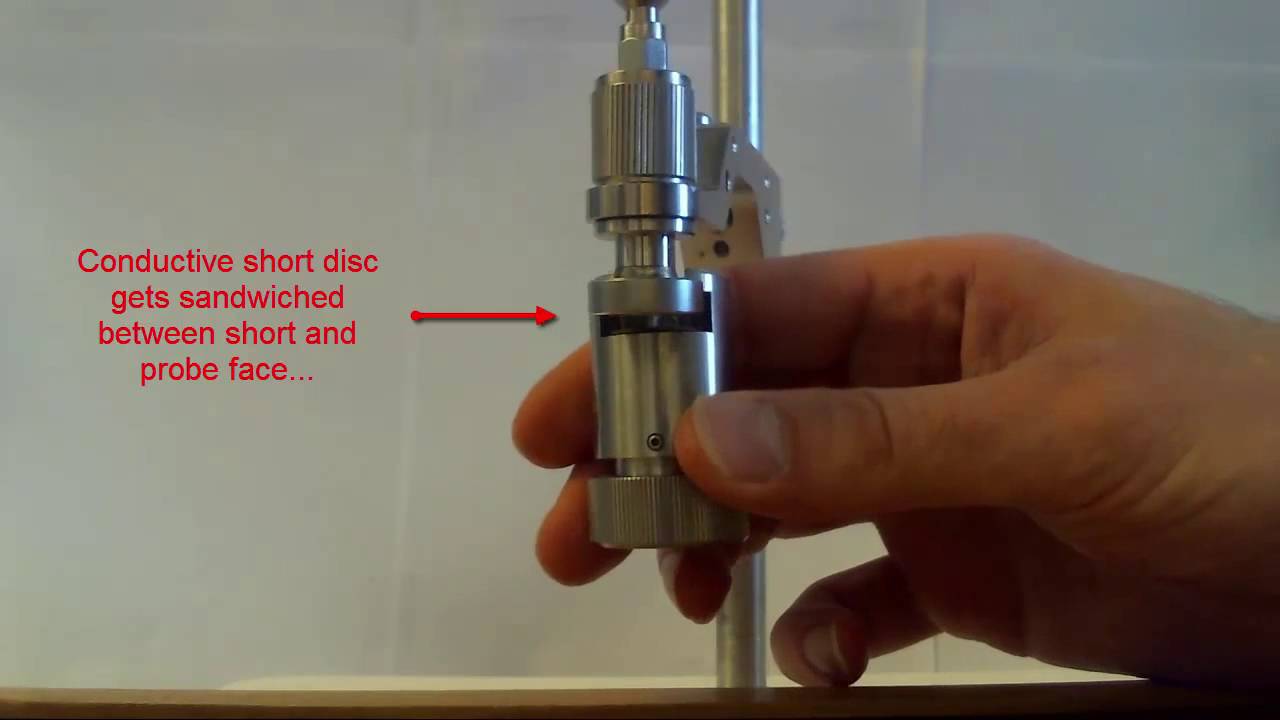

    [技術影片] 使用USB網儀執行介電系數分析

    量測白皮書:
    Keysight材料介電常數量測解決方案
    材料介電常數基本原理介紹
    Solutions for Measuring Permittivity and Permeability with LCR Meters and Impedance Analyzers
