InfiniiVision 1000 X 系列示波器

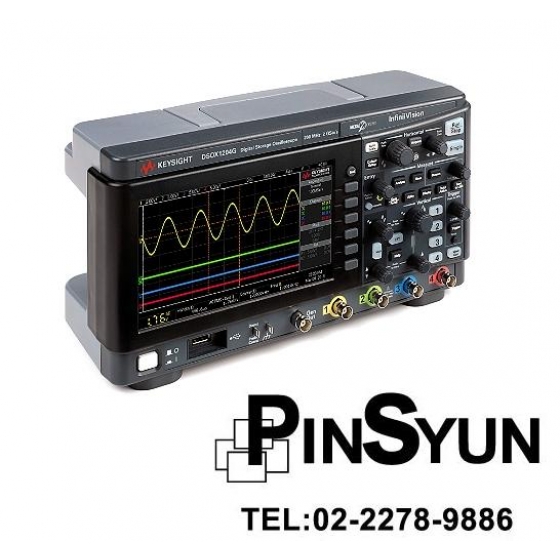

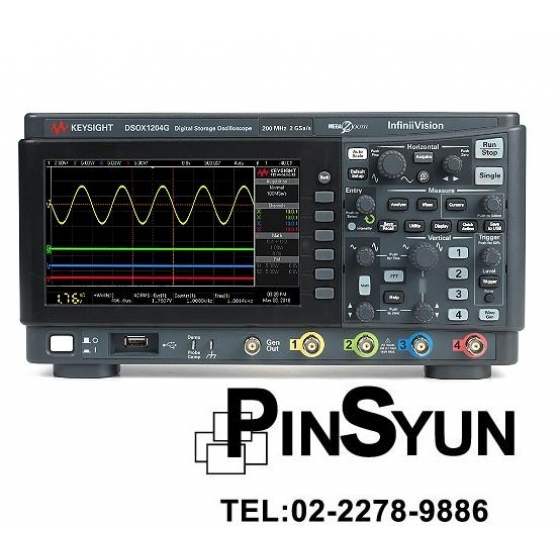

DSOX1204G 便宜示波器:70/100/200 MHz,4 個類比頻道
頻寬:70/100/200 MHz,4 個類比頻道
Video Preview

* [實際操作影片] Keysight 1000X系列示波器操作教學

  目前上市/現可支援/現貨供應
庫存: 來電洽詢
主要特點

Keysight 多功能便宜示波器 DSOX1204G ,頻寬70MHz,可升級100MHz/200MHz,4 個類比通道,內建波形產生器

頻寬最高可升級到200MHz的便宜示波器,內建有20MHz波形產生器功能並可執行頻率響應分析(波德圖),適合實驗室、CP值最高的便宜示波器!

* Keysight DSOX1204G主要特色與功能

- DSOX1204G,70MHz/100MHz/200MHz,4 個類比通道
- 頻寬70MHz/100MHz/200MHz(100 和 200 MHz 需要額外的選項)
- 支援專業量測,包括波德圖(FRA)、遮罩測試、數學運算、FFT 和串列匯流排觸發/解碼
- 使用內建的輔助說明和訓練信號快速學會如何操作
- 以 200,000 wfms/s 的波形更新率查看更多信號細節
- 標配串列協定分析 : I²C, SPI, UART/RS-232, CAN, LIN、20MHz波型產生器
- [實際操作影片] Keysight 1000X系列示波器操作教學



* 延伸閱讀:查看其他智慧桌上型基礎系列便宜數位電表、電源供應器、訊號產生器
* 延伸閱讀:其他基礎型示波器: DSOX1000 系列
* 查看示波器總表: Keysight 示波器總介紹



DSOX1204G主要技術規格:

(詳細規格請以InfiniiVision 1000 X 系列示波器 - Data Sheet為主)
頻寬 70/100/200 MHz
頻寬升級 可升級, 最高到200MHz
通道數 4 個類比通道
最大的記憶體深度 2M 點
最大的取樣率 2 Gsa/s
螢幕尺寸 7 inch
波形更新率 200,000 waveforms/sec
ADC 位元 8 bit
特殊觸發 - 邊緣觸發
- 脈衝寬度
- 視訊觸發
- 建立與維持時間

- 上升/下降時間
- 串列訊號 (I²C, SPI, UART/RS-232, CAN, LIN)
協定觸發與解碼 I²C, SPI, UART/RS-232, CAN, LIN
連接介面 - LAN
- USB
遠端程控
作業系統 Embedded
即時
Built-In Instruments (標配) - 數位電壓表
- 計頻器
- 串列解碼分析 (I2C, SPI, UART/RS232, CAN, LIN)
- 頻率響應分析(Bode plot)
- 訊號產生器(20MHz)

** 推薦Keysight 便宜示波器,歡迎右下角直接私訊詢價,配備四支被動探棒 **

Keysight DSOX1204G隨附的選項

- 標準 3 年保固(無序號配件為 90 天)
- 標配資料安全清除功能
- 4 支 N2140A 200 MHz 10:1/1:1 可切換的被動式探棒
- 內建不同語言版本的輔助說明,包括英文、簡體中文、繁體中文、日文、韓文、德文、法文、西班牙文、俄文、葡萄牙文、泰文、波蘭文和義大利文等
- 校驗證書
- 支援的 GUI 選單介面語言:有英文、簡體中文、繁體中文、日文、韓文、德文、法文、西班牙文、俄文、葡萄牙文、泰文、波蘭文、義大利文、捷克文和土耳其文可供選擇
- 適用於不同國家的電源線
