34970A 資料擷取/資料記錄切換裝置

解析度6位半  連接介面GBIP,RS232  連測參數電壓,電流,電阻,溫度

  目前上市/現已支援

產品詳細介紹

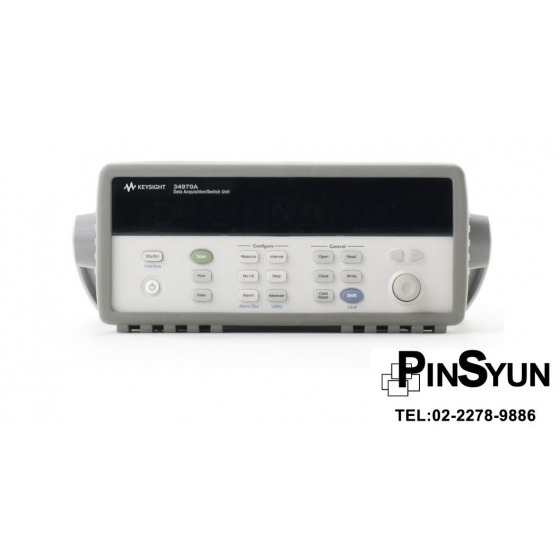

Keysight 34970A 資料擷取/資料記錄切換裝置 (另有DAQ973A

推薦使用34970A可用於長時間溫度記錄、多通道資料擷取,標配GPIB、RS-232介面,

Keysight 34970A主要規格介紹:

- 即將停產,取代機型為 DAQ973A

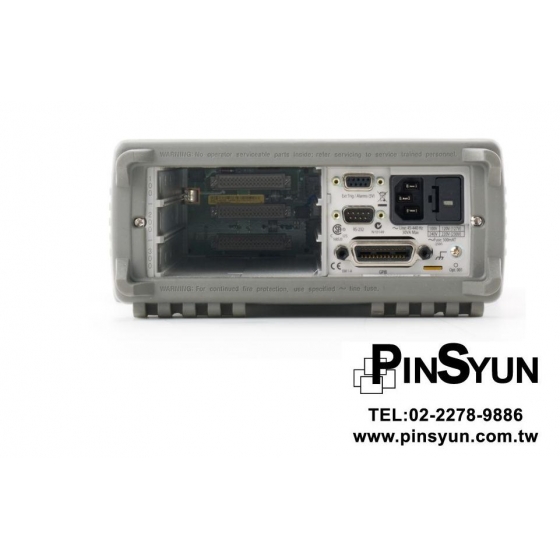

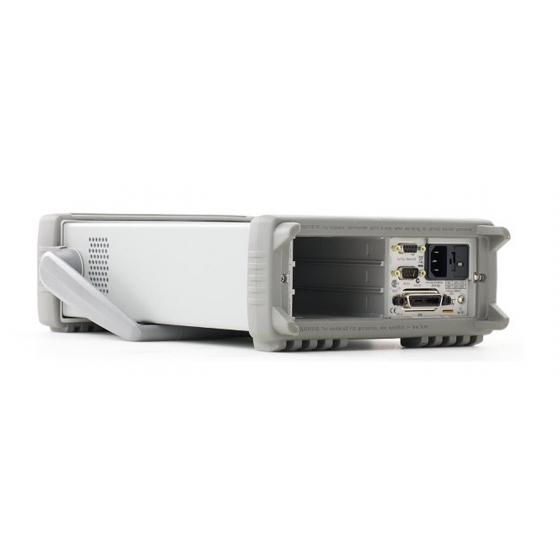

- 3 槽主機,具有內建的 GPIB 和 RS232 介面
- 6 位半(22 位元)內部 DMM,每秒可掃描 250 個通道
- 共有 8 個切換和控制插入式模組可供選擇
- 內建信號調節功能可量測熱耦、RTD 和熱敏電阻、交流/直流電壓和電流、電阻、頻率和週期
- 可容納 50k 個讀值的永久性記憶體,當電源關閉時仍可保存資料
- 每個通道皆可設定 Hi/LO 警示限制,並提供 4 組 TTL 警示輸出
- 可執行 BenchVue 軟體:BenchVue DAQ 控制與分析應用軟體讓您無需編寫程式便可進行測試


>> 點擊查看34970A/34972A與DAQ970A/DAQ973A差別


** [好康報報] 查看34970A最新優惠!搭配指定模組即享7折優惠 **



* 點擊查看 Keysight最新款資料擷取器介紹



  • Keysight 34970A 資料擷取/資料記錄切換裝置包括一個 3 槽主機,具有內建的 6 位半數位萬用電錶。

    您可各別配置每種通道,以便量測 11 種不同功能的任一項功能,可減少額外購買信號調節配件的成本與麻煩。總計有 8 個選配的插入式模組可用來建構輕巧型資料記錄器、全功能資料獲取系統,或經濟型開關單元。
    模組上的螺絲終端連接器可消除對接線端子模組的需求,而獨特的中繼維護特性可計算每一次切換的每一次關閉,以實現簡單、可預測的中繼維護。

    我們最受歡迎的 34901A 模組具有內建的熱耦參考和 20 個雙線通道。

    模組比較:

    型號

    品名 類型 速度 最大電壓 最大電流
    34901A

    20通道多工器

    2線式電樞可選4線式 60 300V 1A
    34902A

    16通道多工器

    2線式電樞可選4線式 250 300V 50mA
    34903A

    20通道起動器/GP切換器

    SPDT/FormC 120 300V 1A

    34904A

    4*8矩陣 2線式電樞 120 300V 1A
    34905A

    兩組4通道射頻多工器.50歐姆

    Common low 60 42V 0.7A
    34906A

    兩組4通道射頻多工器,75歐姆

    Common low 60 42V 0.7A
    34907A 多功能模組 兩個8位元數位IO埠 NA 42V 400mA
    26位元,100KHz事件計數器 NA 42V 0.7A
    兩個16位元類比輸出 NA 12V

    NA

    34908A

    40通道單端式多工器

    40通道單端式多工器 60 300V 1A



      Keysight BenchVue DAQ 控制與分析應用軟體可下載,以便用於 34970A 和 34972A。
    BenchVue 給提供直覺的介面,可用於測試配置和即時資料顯示和分析。迅速設定並執行量測、匯出資料,並且記錄與檢視即時量測,最後透過各種不同的顯示方式,快速解讀您的資料。BenchVue 軟體也支援許多其他是德科技儀器,讓您能透過單一介面操控是德科技最受歡迎的儀器。

    深入了解並下載 BenchVue DAQ 應用軟體免費試用版。


    市面上已經發現這項產品或相關產品的仿冒品。
    為確保您購買的是德科技產品具有您預期的品質和效能,請務必直接向是德科技授權經銷商採購。



  • 模組選配:

    型號

    品名 類型 速度 最大電壓 最大電流
    34901A

    20通道多工器

    2線式電樞可選4線式 60 300V 1A
    34902A

    16通道多工器

    2線式電樞可選4線式 250 300V 50mA
    34903A

    20通道起動器/GP切換器

    SPDT/FormC 120 300V 1A

    34904A

    4*8矩陣 2線式電樞 120 300V 1A
    34905A

    兩組4通道射頻多工器.50歐姆

    Common low 60 42V 0.7A
    34906A

    兩組4通道射頻多工器,75歐姆

    Common low 60 42V 0.7A
    34907A 多功能模組 兩個8位元數位IO埠 NA 42V 400mA
    26位元,100KHz事件計數器 NA 42V 0.7A
    兩個16位元類比輸出 NA 12V

    NA

    34908A

    40通道單端式多工器

    40通道單端式多工器 60 300V 1A



    庫存量:來電洽詢

    一般配置

    34970A Data Acquisition/Switch Unit. GPIB, RS232

    • 34970A-120 120-volt ac line selection
    • 34830A BenchLink DataLogger Pro software for 34970A, 34972A - fixed, perpetual license
    • R-51B-001-Z Return to Keysight Warranty - 3 years

    建議維修校驗選項:

    R-51B-001-3C 是德原廠三年保固

    R-50C-011-3   是德原廠三年校驗

  • 34970A 資料擷取器    產品型錄

    34970A 資料擷取器    操作手冊

    30day Benchlink data logger  軟體下載

    插入式模組產品的比較



    是德科技基礎儀器 2019 年 5 月 - 2019 年 7 月
    以新一代電子負載將電源設計提升到嶄新境界

    型錄2019-04-17

    34970A/34972A Data Acquisition / Switch Unit Service Guide
    This manual contains getting started, calibration, specifications, theory of operation and service information for the 34970A and 34972A.

    維修服務手冊2019-04-07

    34970A/34972A Data Acquisition / Switch Unit User’s Guide
    This manual contains getting started, configuration, programming and specifications for the 34970A and 34972A.

    使用手冊2019-04-05

    資料擷取和交換平台選擇和比較表
    資料擷取和交換平台選擇和比較表。

    選購指南2018-11-01

    資料擷取系統之通用輸入優勢 - 應用簡介
    請看下方測試的挑戰,了解 34970A 和 34972A DAQ 系統,如何為您提供設計現代測試系統所需的通用性、強大功能及成本效益。

    應用手冊2018-09-14

    34970A 3D Model, STEP Format
    STEP format 3D Model of the 34970A Data Acquisition / Data Logger Switch Unit with modules installed. Note that this model does not have the bumper kit and handle installed. Use this model as a reference only.

    技術總覽2018-08-27

    適用於太陽能電池和模組測試的溫度量測解決方案 - 應用說明
    此應用說明介紹如何搭配使用資料擷取系統與熱影像技術,對太陽能電池以及太陽能模組進行測試。

    應用手冊2018-04-09

    實際溫度量測 - 應用說明
    此應用說明旨在探索更多常見的溫度量測技術,並介紹可提高準確度的程序。

    應用手冊2018-03-25

    Test and Measurement Basics – DAQ
    Spend 2 minutes on each topic ranging from the fundamentals of data acquisition to the more complex configurations of DAQ instruments. Simple and easy solutions to your DAQ related questions.

    基本展示2017-09-10

    How to Characterize a DC-DC Converter Using a DAQ and BenchVue Software - Application Note
    This application note provides an easy, step-by-step approach for measuring and plotting several characteristics of a DC-DC converter using Keysight’s 34970A/72A DAQs with BenchVue software.

    應用手冊2017-05-04

    Migrating to the Latest Keysight Software for the 34972/70A Data Acquisition Units - Migration Guide
    Provides a comparison of various data acquisition software.

    配置設定指南2017-03-19

    PXI 與AXIe 儀器、軟體、參考解決方案和服務 - 產品型錄
    是德科技的模組化解決方案提供無與倫比的 PXI 和 AXIe 效能,可協助您克服最艱難的射頻、微波和數位挑戰。

    型錄2016-06-20

    34970A 和 34972A 資料擷取切換器 - 簡易規格書
    Keysight 34970A 和 34972A 資料擷取切換器簡易規格書

    促銷資料2015-05-08

    34970A Service Guide
    The 34970A Service Guide contains product specifications,calibration procedures, theory of operation, troubleshooting guidelines, replacable parts lists, and schematics.

    維修服務手冊2015-02-01

    34970A/34972A Internal DMM Assembly Installation Instructions
    Contains instructions to install the optional Internal DMM Assembly into the 34970A or 34972A. This Installation Note is included with the 34970-80010 Retrofit Kit.

    安裝手冊2014-10-01

    Connecting Data Acquisition Systems to a Wireless Network - Application Brief
    Learn how you can configure and take advantage of the latest router technology with either the 34972A DAQ system or any LXI instrument.

    應用手冊2014-08-30

    Quickly Identify Thermal Measurement Points For Data Acquisition - Application Brief
    Temperature monitoring is a process that traditionally involves an amount of guess work. Learn how a thermal imaging camera can be used to quickly and easily identify temperature problem areas.

    應用手冊2014-08-22

    34830A BenchLink Data Logger Pro Software for 34970A - Product Fact Sheet
    This two-page document includes key specifications and system requirements for the Keysight 34830A BenchLink Data Logger Pro Software for the Keysight 34970A.

    促銷資料2014-08-02

    34970A Data Acquisition/Switch Unit Family - Technical Overview
    The Keysight 34970A product overview includes application details, technical specifications, product and module photos and ordering information.

    技術總覽2014-08-02

    安捷倫基礎儀器 2013 年 11 月 – 2014 年 1 月
    安捷倫與安捷倫授權經銷商合作,讓客戶能夠快速且輕易地獲得全球最齊備的現成 T&M 儀器。您可坐享雙重效益:安捷倫備受肯定的量測技術與齊備的產品,搭配安捷倫銷售夥伴當天出貨的便利服務,真可謂兩全其美。即時獲得合適儀器再簡單不過了。

    目錄2014-02-07

    34970A/34972A Programmer's Reference Help
    This Help file contains reference information to help you program the 34970A and 34972A data acquisition / switch units over the remote interface using the SCPI programming language.

    輔助說明檔2013-03-27

    Bench and System Switching Products
    Whether you use switching to route signals for design verification applications or for complex automated functional test systems, reliable and repeatable switching is critical for your measurement accuracy.

    型錄2012-04-27

    BenchLink Data Logger 3 Getting Started Guide
    This getting started tutorial introduces you to the BenchLink Data Logger 3 and shows you how to connect to one or more 34970's, set up a simple channel configuration, scan channels and measure data, and much more.

    快速入門指南2011-03-01

    Making High-Accuracy Temperature Measurements with the 34970A/34972A Data Acquisition Switch Unit
    This application note explains how to wire the VTI Instruments VT1586A rack-mount panel and use it to make high-accuracy temperature measurements with a 34970A, 34972A and 34901A 20-channel multiplexer module.

    應用手冊2011-01-10

    符合性聲明
    請搜尋是德科技法規資料庫中有關您的產品的最新符合性聲明。

    參考指南2010-10-15
