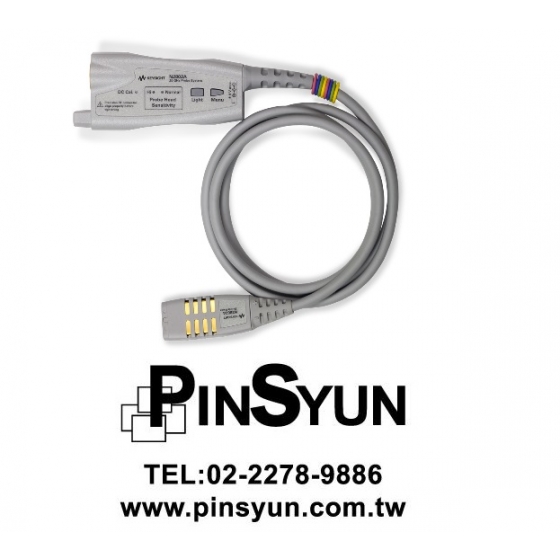

Keysight N2801A InfiniiMax III 系列探棒放大器

推薦使用N2801A示波器探棒放大器，頻寬高達20GHz，Tr = 27.1 psec，直流衰減率為6:1(若使用 200 Ω ZIF 探針，則為 3:1)

* Keysight N2801A主要技術規格：

- 頻寬：20 GHz / Tr = 27.1 psec
- 範圍：

- 直流衰減率： 6:1 (若使用 200 Ω ZIF 探針，則為 3:1)
- 輸入電壓範圍： 1.6 Vpp (如使用 200 Ω ZIF 探針，則為 0.8 Vpp)
- 輸入同模範圍：從直流到 250 Hz 為 ±12 V，當 >250 Hz 時為 ±2.5 V (如使用200 Ω ZIF探針，從直流到 250 Hz 為 ±6 V，當 >250 Hz 時為 ±1.25 V)
- 偏壓範圍：探測單端信號時為 ±16 V

- 輸入阻抗：

- 直流輸入電阻： R diff = 100 kΩ ±2%, R se = 50 kΩ ±2%
- 輸入電阻@ >10 kHz： R diff = 1 kΩ, R se = 500 Ω
- 輸入電容： C diff = 32 fP, C se = 48 fP (如使用 ZIF 探針)

- 連接工具：

- Keysight N5445A InfiniiMax III 探測頭
- Keysight N5439A InfiniiMax III ZIF 探棒頭
- Keysight N5444A InfiniiMax III 2.92 mm/3.5 mm/SMA 探棒頭
- Keysight N5441A InfiniiMax III 焊接式探棒頭

主要規格

Keysight InfiniiMax III 探量系統提供最高的頻寬與極低的負載效應，讓信號傳真與準確度更上一層樓。總計有四種不同的 Keysight InfiniiMax III 探棒放大器，分別支援 16 GHz 到 30 GHz 頻寬，您可任意選擇適合的探量測系統，以兼顧效能與預算需求。Keysight InfiniiMax III 探量系統是市場中獨一無二的產品，它採用擁有專利的 200 GHz fT InP (磷化銦) IC 製程，以及背面接地導通孔和新型的厚薄膜技術，以便用於最高效能的測試應用。
