USB向量網路分析儀/攜帶型網路分析儀
S97007B Automatic Fixture Removal自動夾具移除軟體
Automatic Fixture Removal自動夾具移除軟體
Video Preview

庫存: 來電洽詢
主要特點

Keysight S97007B Automatic Fixture Removal自動夾具移除軟體

推薦使用P93xxB系列USB向量網路分析儀搭配S93007B自動夾具移除軟體,方便快速去除非同軸元件測試中的夾具效應,例如PCB上表面元件、波導、夾具、經圓表面測量。和傳統的TRL校準技術一樣,擁有同樣的高精度校準性能,在夾具製作時卻更容易實現

Keysight S97007B自動夾具移除軟體主要技術規格

- 最方便從非同軸設備測量中消除夾具效應的方法
- 單端和差動元件

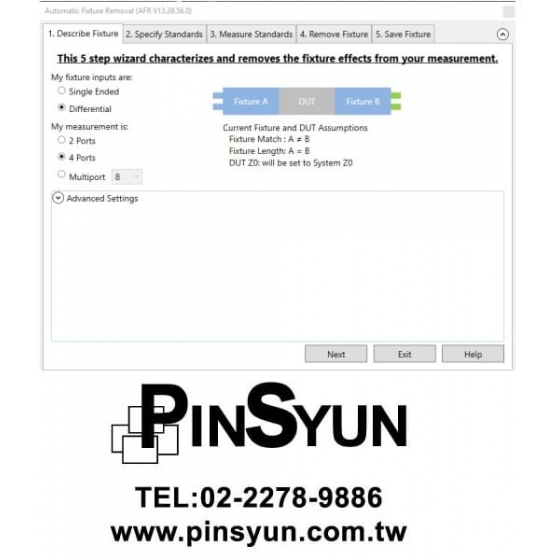

- 內建步驟精靈程序指引使用者完成過程
- 可將解嵌入檔案存成各種不同的格式
- 可用於P93xxB Streamline
系列USB向量網絡分析儀


* 延伸查看:P93xxB Streamline Series USB向量網路分析儀
* 延伸查看:Keysight最低成本的VNA-P93xxB Streamline系列USB向量網路分析儀帶著走, Differential & TDR量測隨時有



許多現代裝置都沒有同軸連結,需要透過測試夾具來連接至同軸儀器。使用者可能需要使用探棒來量測晶圓上裝置,或是將小型裝置夾在同軸轉接器上。然而,裝置和儀器間的任何物體,包括測試夾具,都會對量測帶來不確定性。繁瑣的校驗步驟可消除測試夾具效應,但是也會降低量測速度,而且需要特定的校驗標準套件。

針對此一難題,是德科技全新推出的P93xxB Streamline Series USB向量網路分析儀可選配AFR自動夾具移除功能!自動測試夾具移除(Automatic Fixture Removal)軟體提供可逐步指引使用者完成設定的精靈,並接著協助使用者執行所有量測和修正。甚至可以匯出解嵌入檔案,以立即對其他儀器執行測試夾具移除。



* 延伸查看:P93xxB Streamline Series USB向量網路分析儀
* 延伸查看:Keysight最低成本的VNA-P93xxB Streamline系列USB向量網路分析儀帶著走, Differential & TDR量測隨時有


其他可搭配P93xxB Streamline Series USB向量網路分析儀使用的軟體

型號 描述 P937xA P937xB/P938xB
選配的應用軟體
S97007B 自動夾具移除功能Automatic fixture removal Yes Yes
S97010B 時域分析功能Time domain analysis Yes Yes
S97011B 增強型時域分析TDR功能Enhanced time domain analysis with TDR No Yes
S97082B 標準混波器/轉換器測量Scalar mixer/converter measurements Yes Yes
S97551B 多通道量測Multiple instruments/modules measurements Yes Yes
S97552B 多通道校正助手Multiport calibration assistant Yes Yes
S97553B 使用開關切換器進行多通道校正量測Multiport calibrated measurements with switch instruments Yes Yes
N1500A 材料量測套件Materials measurement suite Yes Yes
N1930xB 物理層測試系統(PLTS)軟體Physical Layer Test System (PLTS) Software Yes Yes
