微波測試配件
U2002A 50 MHz 至 24 GHz USB 功率感測器

庫存: 來電洽詢

產品規格:U2000 Series USB Power Sensors產品規格書

是德功率錶與感測器
此選購指南對每一種機型或系列,依不同的應用作簡短的介紹。此外,此文件還包含了完整的選購排名,及相容性列表,精心幫您挑選最適合的功率錶與感測器。

利用是德功率感測器量測無線技術之叢發時閘功率信號
本應用說明將介紹如何使用外型輕巧的Keysight U2000A系列USB功率感測器,建構一套經濟有效的解決方案,以便量測叢發信號的平均功率與時閘平均功率。

準確量測雷達脈衝功率
本應用說明將介紹是德功率錶及功率感測器的功能,包括利用工作週期法以及內部與外部觸發時閘法,量測雷達脈衝功率信號。

Simple Scalar Network Analysis of Frequency Converter Devices - Application Note
This application note shows the way to make easy scalar network analysis or power measurement using the Keysight U2000 series USB power sensor with the ENA network analyzers.

Power Meter/Sensor (PMPS) Product SCPI Application Tool - Application Note
PMPS Product SCPI Application Tool is a powerful software consists of customer application use case, product features and detail programming SCPI commands. All this information was compiled as specific document for customer reference and product application educational tool. The application document will provide a basic measurement explanation, product’s test methodology and related SCPI commands (in sequence). This will greatly save the engineers’ time and resource in the development stage.

7 Practices to Prevent Damaging Power Meter Power Sensors - Application Note
Mishandling of power meter power sensor will caused the malfunction of these instrument. Practices to protect power meter power sensor from faulty is to prolong the life span of these instruments.



主要特點

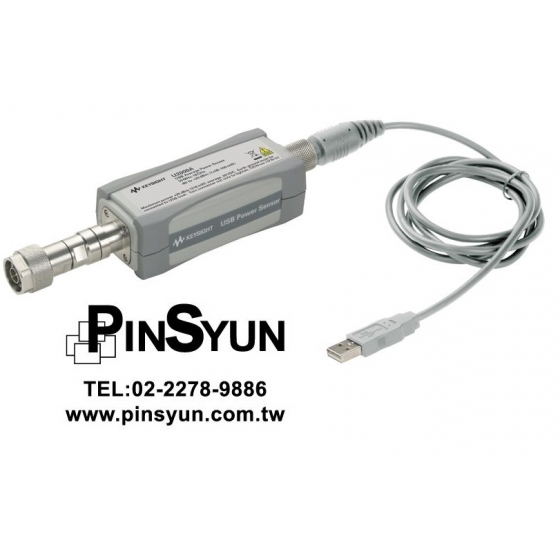

Keysight USB power sensor U2002A 50 MHz 至 24 GHz USB 功率感測器

推薦頻率50MHz~24GHz的USB功率感測器U2002A,不需功率錶即可在 PC 上顯示功率量測結果

* Keysight U2002A主要技術規格

- 頻率範圍 50 MHz 至 24 GHz
- 使用選項 H36 將頻率由 10 MHz 擴展至 26.6 GHz
- -60 到 +20 dBm 的寬廣動態範圍
- 連接到 DUT 時進行內部歸零
- 每秒高達 250 筆讀值的高量測速度
- 支援內部/外部觸發量測、內部觸發和軌跡顯示
- 不需功率錶即可在 PC 上顯示功率量測結果
- 與其他是德科技儀器相容
- 2019年6月後出貨的儀器具有 BenchVue 軟體授權(BV0007B)。點擊查看如何啟用



* 延伸閱讀:USB/LAN power sensor & meter 介紹
* 延伸閱讀:查看其他功率感測器
* 延伸閱讀:查看網路分析儀
* 延伸閱讀:查看頻譜分析儀
* 延伸閱讀:查看信號產生器

是德科技Keysight BenchVue 軟體支援 U2000 系列。Benchvue 讓您能輕鬆地控制您的功率錶進行資料紀錄,並透過多種顯示選項顯示量測結果,而無需任何編程。

您可輕易將感測器連接到您安裝了 BenchVue BV0007B 功率錶/感測器控制與分析應用軟體的 PC,便可執行平均功率量測和分析。

NEW!內部觸發與軌跡顯示功能

內部觸發功能讓您能夠根據脈衝信號執行觸發,因此無需使用外部觸發信號。軌跡顯示功能則提供信號的圖形顯示,以協助您執行閘門與觸發位準配置。除了 U2004A,所有 U2000 感測器都具備這些新功能。如果您目前仍在使用 USB 感測器,您可以免費下載 U2000 系列 USB 功率感測器韌體升級版本


>> 查看詳細規格書:U2000 Series USB Power Sensors產品規格書

查閱配置指南


U2002A-0B1 English language operating and service guide, printed
U2002A-0BF English language programming guide; printed
U2002A-100 APC 3.5mm (male) connector
U2002A-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
U2002A-A6J ANSI Z540-1-1994 Calibration
U2002A-ABJ Japan - Japanese operating and service guide, printed
U2002A-H26 USB power sensor, 10MHz-26.5GHz
BV0007B BenchVue Power Meters/Sensors App
E8900-D10 USB read-only licensing dongle - FLEX10
U2000A-201 Transit case
U2000A-202 Soft carrying case
U2000A-203 Holster
U2000A-204 Soft carrying pouch
U2000A-301 Power sensor cable; 5-ft (1.5m)
U2000A-302 Power sensor cable; 10-ft (3m)
U2000A-303 Power sensor cable; 16.4-ft (5m)
U2000A-CD1 Documentation Optical Disk
U2031A Power Sensor cable; 5-ft (1.5m)
U2031B Power Sensor cable; 10-ft (3m)
U2031C Power Sensor cable; 16.4-ft (5m)
U2032A Trigger cable BNC male to SMB female 50ohm, 1.5meter length
