​​​​​​​DSOX4WAVEGEN2 適用於4000X系列示波器內建式函數與任意波形產生器選配

目前上市/現可支援
庫存: 來電洽詢
主要特點

Keysight DSOX4WAVEGEN2 適用於4000X系列示波器內建式函數與任意波形產生器選配

Keysight 4000X系列示波器搭配此DSOX4WAVEGEN2選配可使用內建的波形編輯器來產生客製波形並輸出至示波器的 WaveGen 中, 也可擷取示波器通道中已知的良好或最佳波形,並將波形存入任意波形產生器,並透過 BNC 輸出功能產生該波形。

Keysight DSOX4WAVEGEN2主要技術規格

-10 bits、100 MSa/s、8 kpts、DDS 技術
-可產生下列波形:

- 正弦波、方波(具可變信號週期)、斜波、脈衝波(具可變脈衝寬度)、直流、雜訊波
- Sine cardinal、指數上升、指數下降、心率波、高斯脈衝
任意波形產生器(ARB)
- 只需按一個鍵即可將示波器波形存入 WaveGen 任意波形產生器記憶體

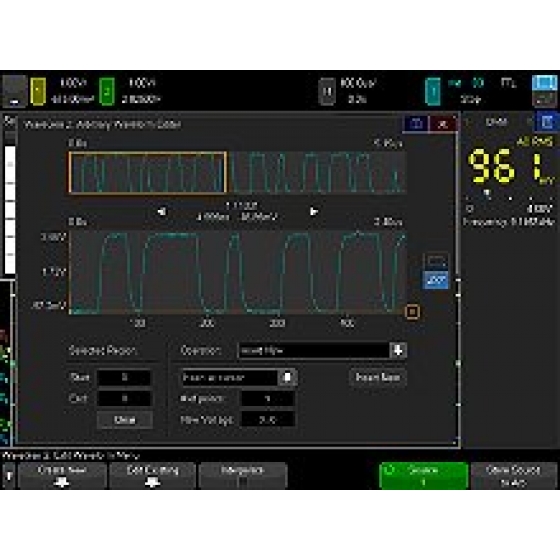

- 使用內建編輯器來產生/編輯 AWG 波形

加入雜訊與突波
改變振幅、頻率與偏移
使用真實信號快速測試設計邊限

- 可用內部記憶體與 USB 隨身碟儲存與叫出資料



* 延伸閱讀:可用於Keysight 4000X系列示波器
* 延伸閱讀:Keysight 4000X系列示波器操作教學影集

Keysight 4000 X 系列提供業界首款整合式 20 MHz 函數/任意波形產生器, 這款 20-MHz 內建函數/任意波形產生器適合工作台空間有限,預算也不多的教學或設計實驗室,可為您的待測元件提供標準的激發輸出波形,以及使用者可自訂的頻率、振幅、偏移及脈衝寬度與任意波形產生功能。 WaveGen 的輸出接頭與示波器螢幕下方的前面板 BNC 接頭相連接。

您可使用內建的波形編輯器來產生客製波形並輸出至示波器的 WaveGen 中, 也可擷取示波器通道中已知的良好或最佳波形,並將波形存入任意波形產生器,並透過 BNC 輸出功能產生該波形。 全盤改造的測試架構,讓您能使用真實信號測試您的設計邊限。

WaveGen 選項適用於所有 Keysight InfiniiVision 4000 X 系列 2 通道和 4 通道的 DSO 和 MSO 機型
