PZ2100 系列高通道密度精密型 SMU
PZ2131A 高通道密度精密電源電錶模組SMU(10 pA,30 V)
10pA模組最大輸出:30 V / 500 mA 直流/脈衝
Video Preview

庫存: 來電洽詢
主要特點

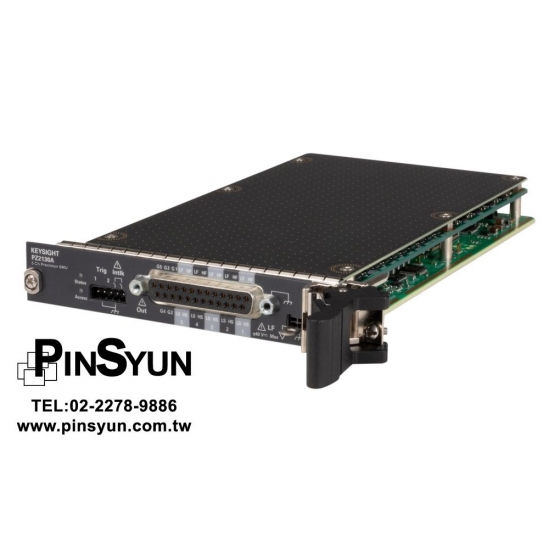

Keysight PZ2131A 高通道密度精密電源電錶模組SMU(10 pA,30 V)

 推薦具有窄脈衝功能(100 μs)和快速的數位轉換器模式(500 kSa/s),可將傳統的靜態直流量測,擴展到新興的動態量測的Keysight PZ2131A 高通道密度的精密型電源量測設備,每個模組提供 5 個通道,提供無間斷的電流量測範圍,可省去切換範圍所需的時間

Keysight PZ2131A 高通道密度精密電源電錶模組SMU主要技術規格

- 前所未有的高通道密度(在 1U 高、全寬度機架中,最多可整合 20 個通道)
- 最大輸出:30 V / 500 mA 直流/脈衝
- 最低解析度:6 μV/100 pA
- 最小脈衝寬度:100 μs
- 在快速數位轉換器模式下,最大取樣率為 500 kSa/s
- 搭配 PX0107A 低雜訊濾波器,電壓源雜訊低至 25 μVrms
- 具有寬廣的動態範圍,讓您能在無縫的電流量測範圍內進行動態量測

* 延伸閱讀:查看搭配使用的PZ2100A 高密度精密電源電錶SMU主機(4 插槽,1U)
* 延伸查看:相同系列其他高解析度SMU模組高速SMU模組
* 延伸閱讀:查看其他電源量測設備
Keysight PZ2130A 高通道密度的精密型電源量測設備(SMU),每個模組提供 5 個通道,可為各種不同的應用提供多個精密電源,以節省空間,進而降低每通道的成本。 它提供無間斷的電流量測範圍,可省去切換範圍所需的時間,同時可擴大動態範圍,來涵蓋多個量測範圍,進而縮短測試時間。 這些強大的功能,使得 PZ2130A 非常適合用於需要多個精密型電源的應用,例如半導體可靠性測試和積體電路(IC)測試。 Keysight PX0107A 低雜訊濾波器轉接器可降低電壓源雜訊位準,使得 PZ2130A 非常適合用於容易受雜訊干擾的應用,例如量子運算。

Keysight PZ2130/31A 高通道密度電源量測設備

Keysight PZ2130A 和 PZ2131A 是高通道密度的精密型電源量測設備(SMU),每個模組提供 5 個通道。 它可在寶貴的 1U 高、全寬度機架空間中,以最低的每通道成本,整合多達 20 個 SMU 通道,以滿足需要 大量精密型電源供應器之各式應用的需求。

模組中的通道可同步運作,並可在 30 V/500 mA 的寬廣範圍內, 以 6 μV/10 pA(PZ2130A 為 100 pA)的高解析度,進行準確的量測。此外,通道 1 和 2 透過超範圍 (over-range)功能,將最大電流擴大至 +750 mA。PZ2131A 具有最窄僅 100 μs 的窄脈衝寬度,以及取樣率高達 500 kSa/s 的快速數位轉換器模式,可將傳統的靜態直流量測,擴展到新興的動態量測。其無間斷電流量測範圍功能,可省去切換範圍所需的時間並可擴大動態範圍,以涵蓋多個量測範圍,進而縮短測 試時間。這些強大的功能,使得 PZ2130A 和 PZ2131A 非常適合用於需要大量精密型電源供應器的應用, 例如半導體可靠性測試、光電和積體電路(IC)測試。

Keysight PX0107A 低雜訊濾波器轉接器可將電壓源雜訊位準降至 25 μVrms,非常適合用於容易受雜訊干擾的應用,例如量子運算。



* 延伸閱讀:查看搭配使用的PZ2100A 高密度精密電源電錶SMU主機(4 插槽,1U)
* 延伸查看:相同系列其他高解析度SMU模組高速SMU模組
* 延伸閱讀:查看其他電源量測設備
訂購資訊

類型 型號 說明
主機 PZ2100A 精密型 SMU 主機,4 插槽,1U
高解析度SMU PZ2110A 精密型電源量測設備,1.25 MSa/s,10 fA,210 V,315 mA 直流/脈衝
高速 SMU PZ2120A 精密型電源量測設備,1 MSa/s,100 fA,60 V,3.5 A 直流/10.5 A 脈衝
PZ2121A 精密型電源量測設備,15 MSa/s,100 fA,60 V,3.5 A 直流/10.5 A 脈衝
高通道密度 SMU PZ2130A 5 通道精密型電源量測設備,100 pA,30 V,500 mA 直流
PZ2131A 5 通道精密型電源量測設備,500 kSa/s,10 pA,30 V,500 mA 直流/脈衝

必備軟體

PW9251A PathWave IV Curve 軟體 作業系統 Windows 10:32 位和 64 位元(專業版、企業版、教育版、家庭版) Windows 8、8.1:32 位和 64 位元(專業版、企業版、核心版)
CPU 1 GHz 或更快(建議 2 GHz 或更高),Intel Core i5(或同等級產品)
記憶體 1 GB(32 位元)或 2 GB(64 位元)(建議 3 GB 或更大), Intel Core i5(或同等級產品)
顯示解析度 檢視單一儀器時,建議的最低解析度為 1280x1024 (如需檢視多部儀器,建議設定較高的解析度)
介面 USB、GPIB、LAN
